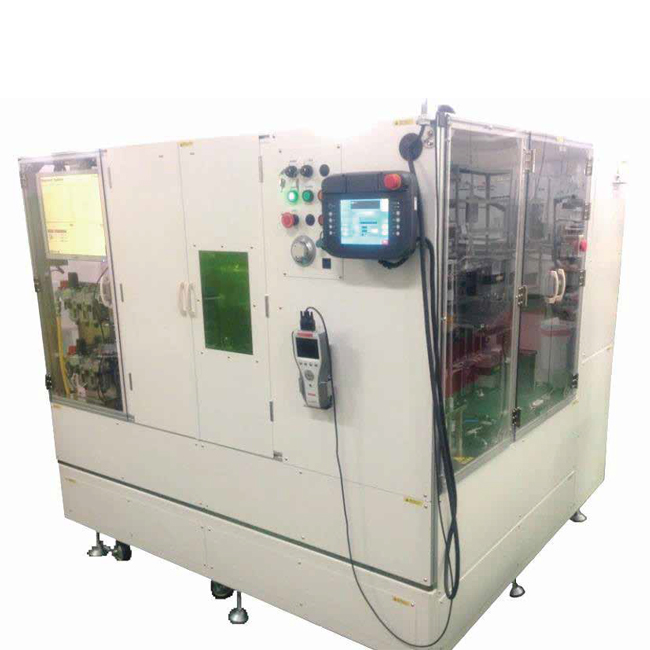

レーザ加工フルオート生産機【自動モデル】

ローダー・アンローダー付きで専用パレットから、自動供給する量産対応モデルです。ワーク形状の合わせ、専用パレット・パーツフィーダー・マガジン等の様々な供給形態にも対応可能です。

レーザ加工フルオート生産機【自動モデル】 特徴

画像認識システム


操作盤・ペンダント


DXFデータ変換


特設サイト

特徴 仕様 オプション レーザ加工フルオート生産機【自動モデル】の仕様

装置機能

加工ステージタイプ
リニアステージ XY軸:300mm
ボールネジステージ XY軸:300mm
繰返し精度 ±5μm(リニア)±10μm(ボールネジ)
Z軸ストローク ±100mm
加工速度 0.1m/min~21m/min(350mm/sec)
加工ヘッド
集光光学系
切断用モデル・溶接用モデル
ガルバノスキャニング系
2Dモデル・3Dモデル

搭載可能レーザ発振器

IPG社製ファイバーレーザタイプ
YLRシリーズ(ローパワー) 100Wモデル~
QCWシリーズ(パルス) 1.5KW~9.0KWモデル
YLSシリーズ(ハイパワー) 1.0KW~5.0KWモデル

対応アプリケーション

切断 薄板・高反射材・他
溶接 高反射材・特殊鋼・他
スクライブ セラミックス・窒化アルミ・他
マーキング セラミックス・窒化アルミ・金属

特設サイト

レーザ加工フルオート生産機【自動モデル】 オプション

オプション

画像認識システム ワークの認識マーク読み込みにより、各加工ラインの補正が可能
外部変調機能 より細かいパルス発振制御が可能
CAD/CAM変換ソフト
加工データを簡単に編集可能
レーザ出力計測 パワーメータを装置内にセット可能
