外観検査照明装置 inVIEW

シンクロアがご提供する外観検査照明装置inVIEWは、反射や影で抽出できなかったキズや異物をPhase-ray Technology により検出し、圧倒的視認性を実現しました。
目視外観検査における時間短縮と正確性が向上し、さらに自動検査のカギとなる生データのグレアと影が消えるinVIEWは、他社にないクリアな画像をご提供します

●日本カンタム・デザインはシンクロアの総代理店です。
●国内外の代理店募集中!

メーカー

Synqroa

カテゴリ

エコ環境・産業ソリューション

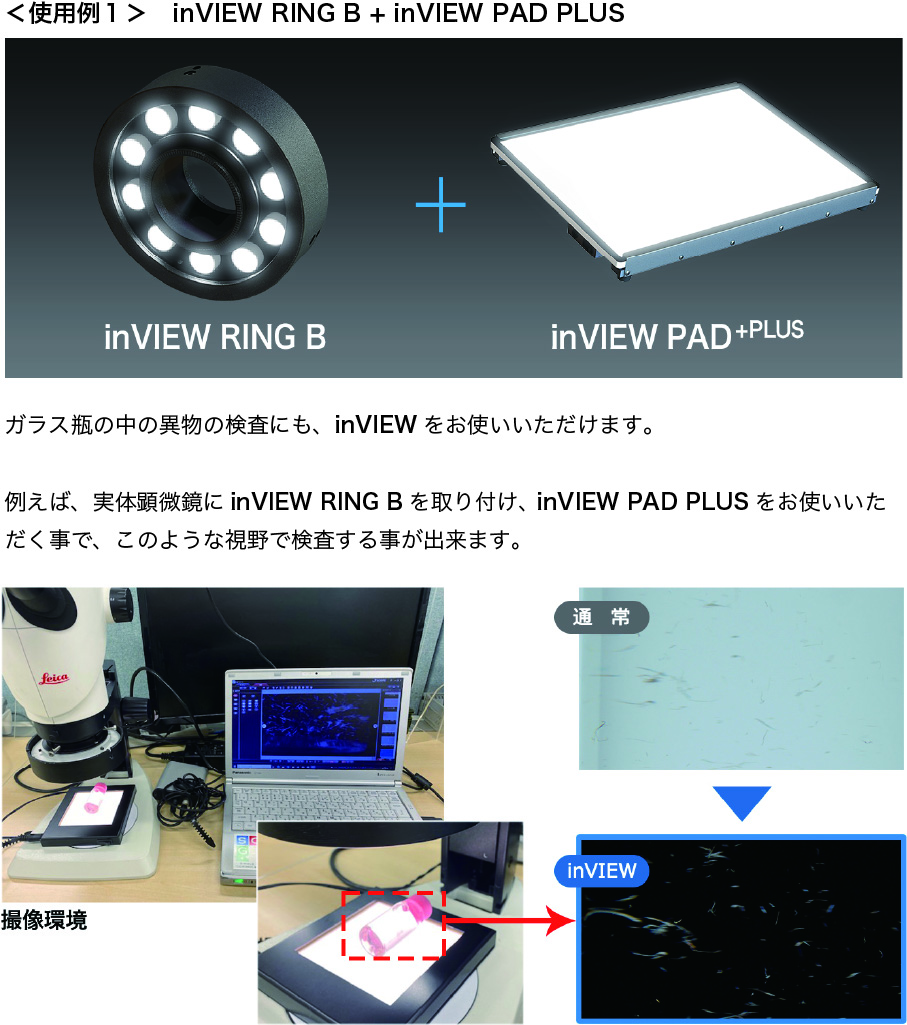

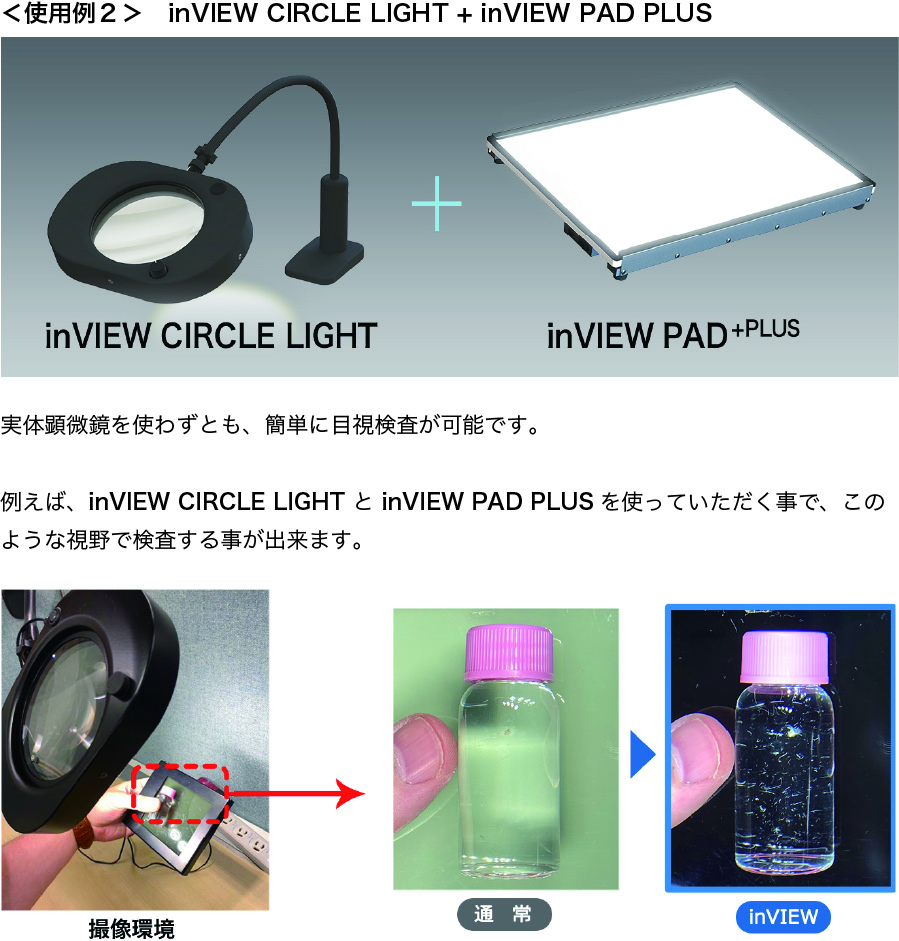

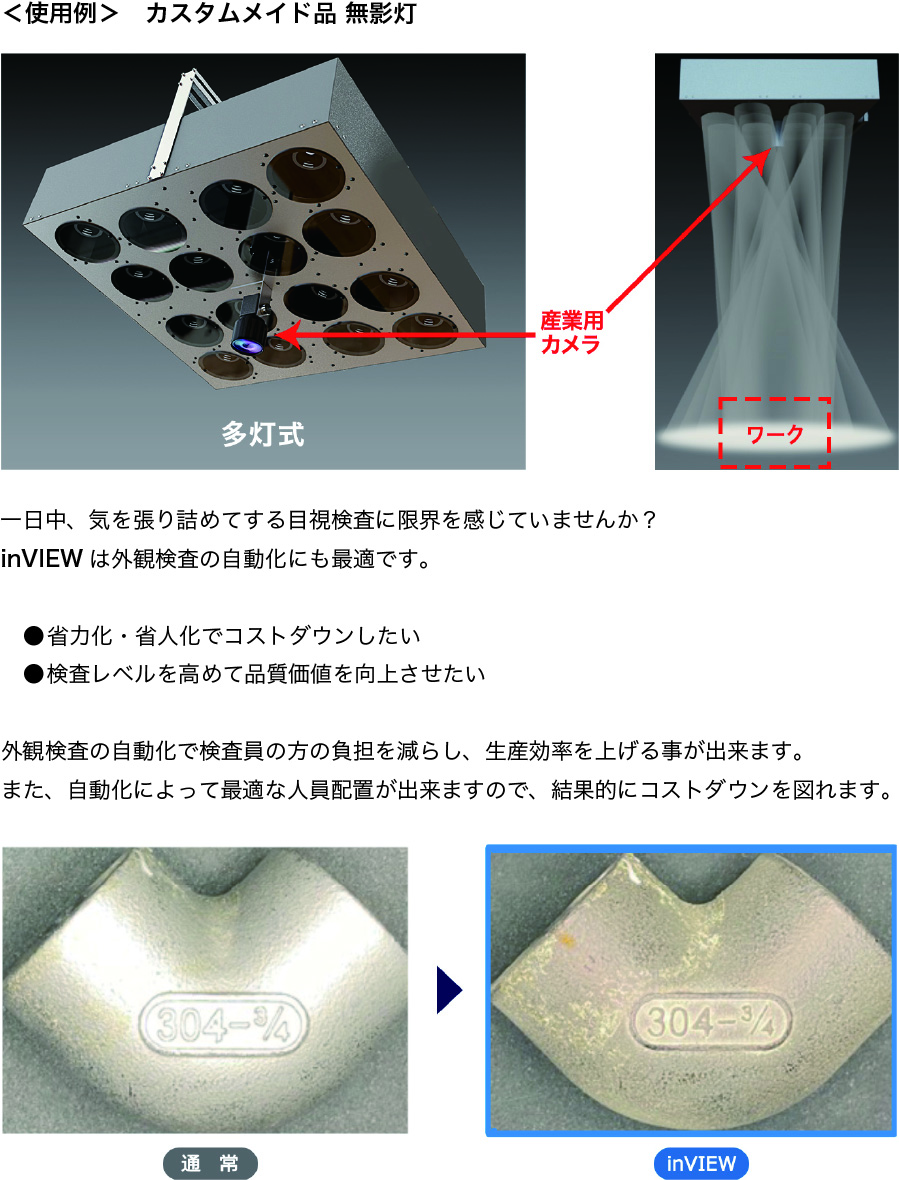

          inVIEW 最新トピックス



inVIEW 製品ラインナップ

(各画像クリックでシンクロア社の製品ページにリンクします。)

NEW!●透過型透明ワーク用照明装置  inVIEW ANGLE

ガラス、透明樹脂及び黒色樹脂のキズを可視化できます。
10月上市予定!


【導入実績】 自動車産業、印刷業界、医薬品業界など

【対応ワーク】 ガラス、樹脂などのキズの検出に最適

仕様:現在準備中

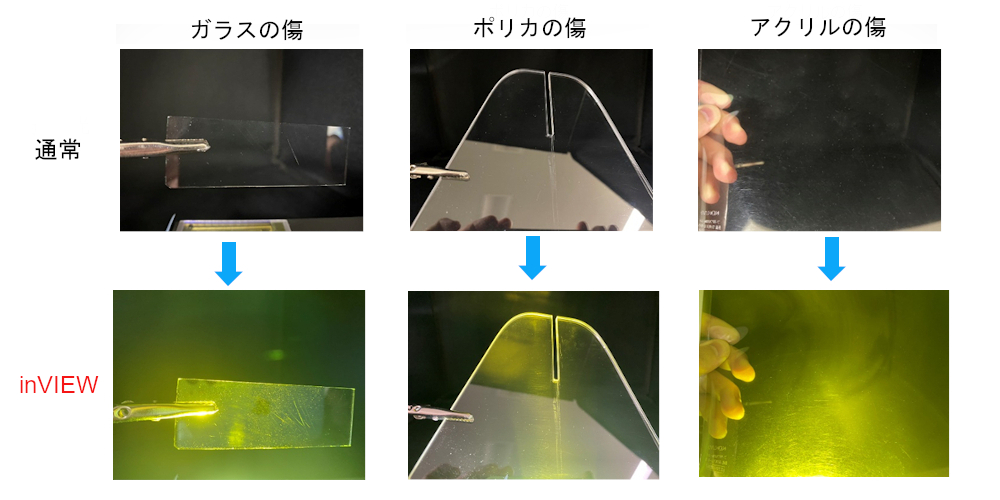

【画像サンプル例】

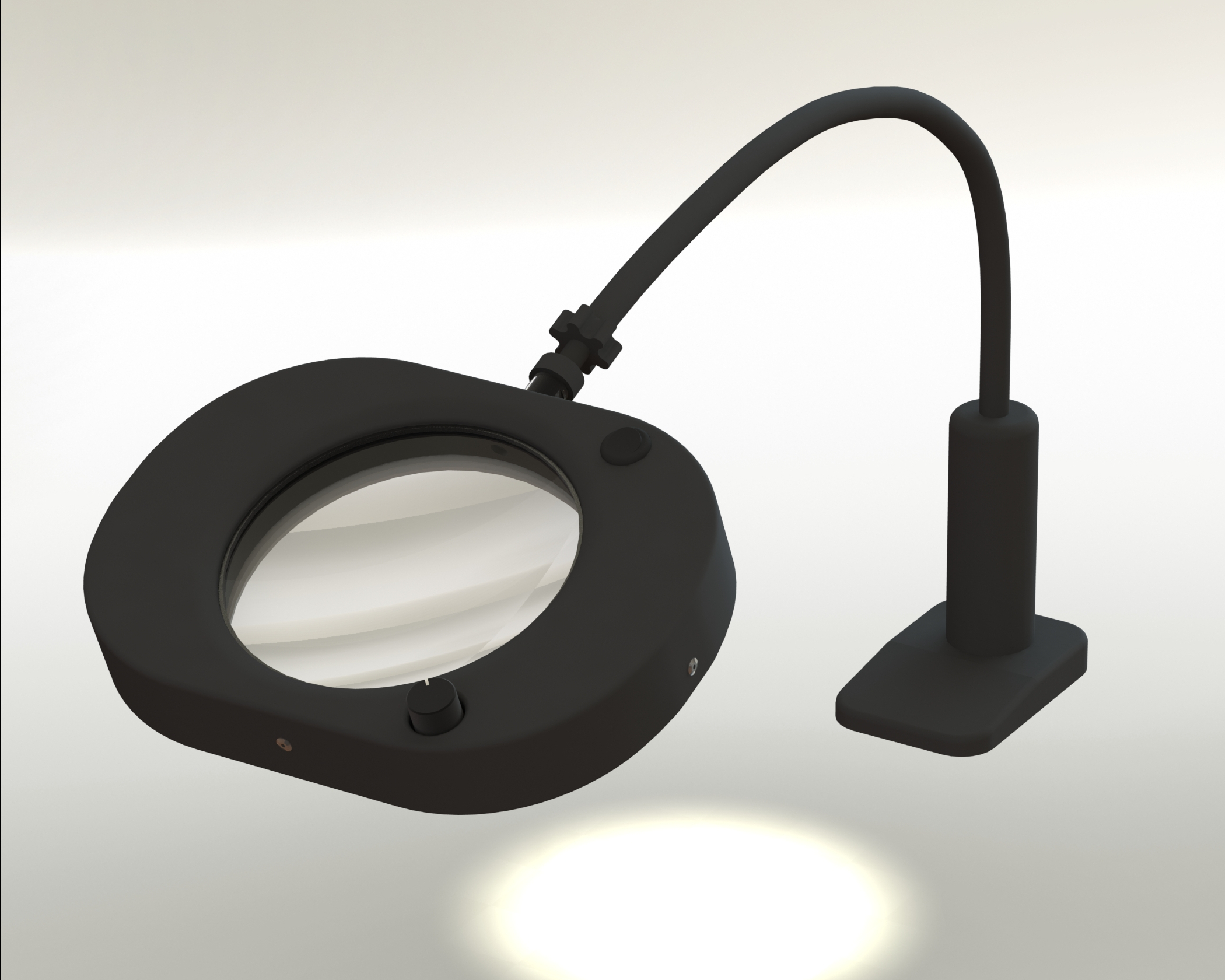

●拡大鏡付検査用照明装置  inVIEW CIRCLE LIGHT

拡大・調光・偏光機能付き拡大鏡を標準装備した新しい照明装置

今まで拡大してもギラツキで見えずらかった視野が鮮明になり、
検査効率をアップさせる画期的な拡大鏡です。

偏光度合いも任意で調整できる偏光フィルター付きです。

【導入実績】精密機器検査業界、半導体、自動車産業業界

【対応ワーク】基板検査、金属部品、鋳造物検査

【視野イメージ】

  • 拡大鏡を使用する現場に有効
  • 歪みがないので酔いません
  • 偏光調整が可能です

【画像サンプル例】

【仕 様】

   項目         詳細
型名 IN-CRL01A
照明タイプ 拡大鏡偏光照明
LED数 8灯
最大照度 約10,000Lux(約300mmの地点)調光可能
色温度 約5,000K
拡大レンズ レンズ径:約130mm 倍率:2.5倍
寸法 224(W)✕164(D)✕34(H)mm(照明部のみ)
電源 AC100~240V  50/60Hz(ACアダプター)
最大消費電力 約19W
アーム長 約380mm
クランプ対応厚 約60mm
重量 照明部:約660g  アーム部:約360g

●拡大・調光・偏光機能付き拡大鏡  inVIEW CIRCLE

拡大・調光・偏光機能が付いた拡大鏡。inVIEWシリーズのWIDEやPAD PLUSのオプションにご活用下さい。

【導入実績】精密機器検査業界、半導体

【対応ワーク】基板検査、金属部品

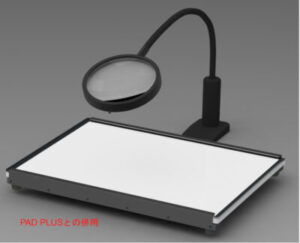

【オプション仕様例】

【仕 様】

項目 詳細
型名 IN-CR01A
レンズ φ130、2.5倍
重量 約280g

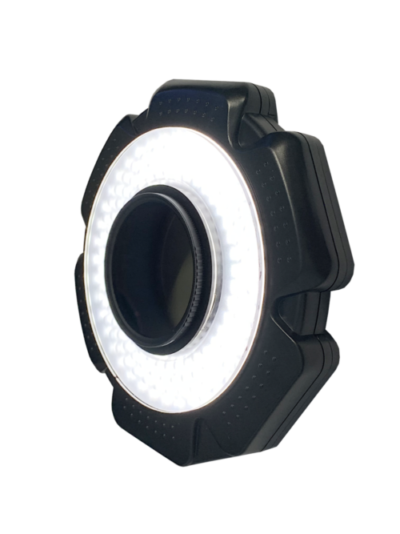

●一眼レフカメラ・目視検査用照明装置  inVIEW SHOT

一眼レフカメラに接続可能。
治具を取付けて産業用カメラにも接続可能

卓上型照明装置ではどうしても届かない隅々まで光を届けます。

●検査時の共有手段として持ち運び可能。
●記録・データ管理にも使用できます。
● 単三電池で駆動しますので、電源がない場所で使用できます。

【導入実績】自動車産業、金属製造業、精密機器製造業など

【対応ワーク】鋳造部品、切削部品、精密機器等

【使用方法】

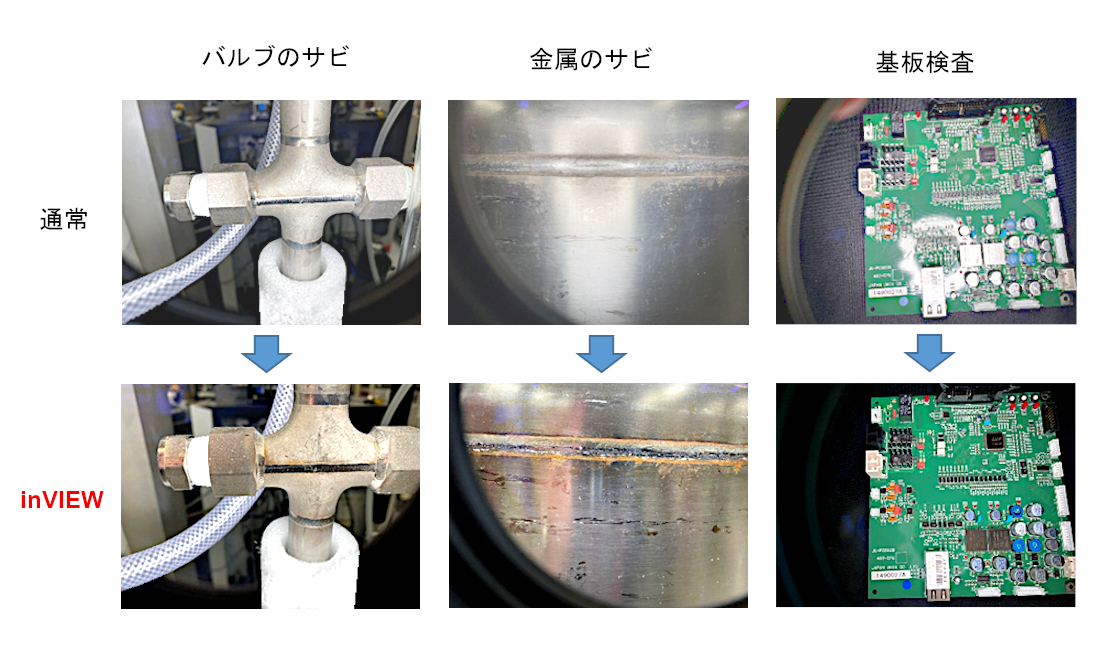

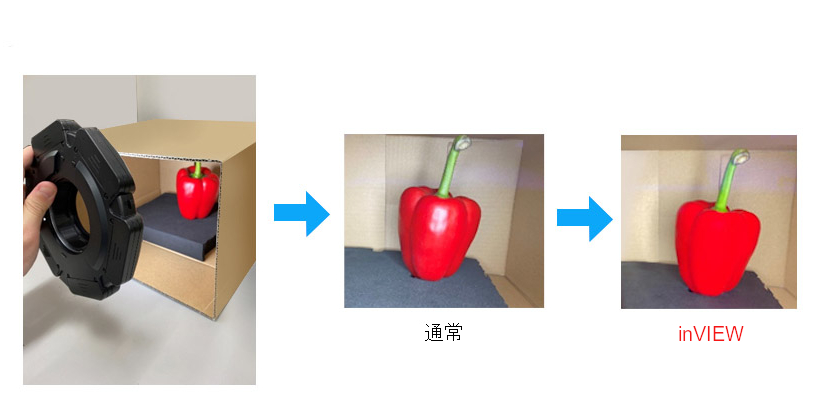

【画像サンプル例】

【仕 様】

項目 詳細
型名 IN-SH01A
照明タイプ LED光源
色温度 5,600K
演色指数(Ra) 95
電気容量 約10W DC6-17V
外形寸法 160(W)✕160(H)✕20(D)mm
重量 約350g

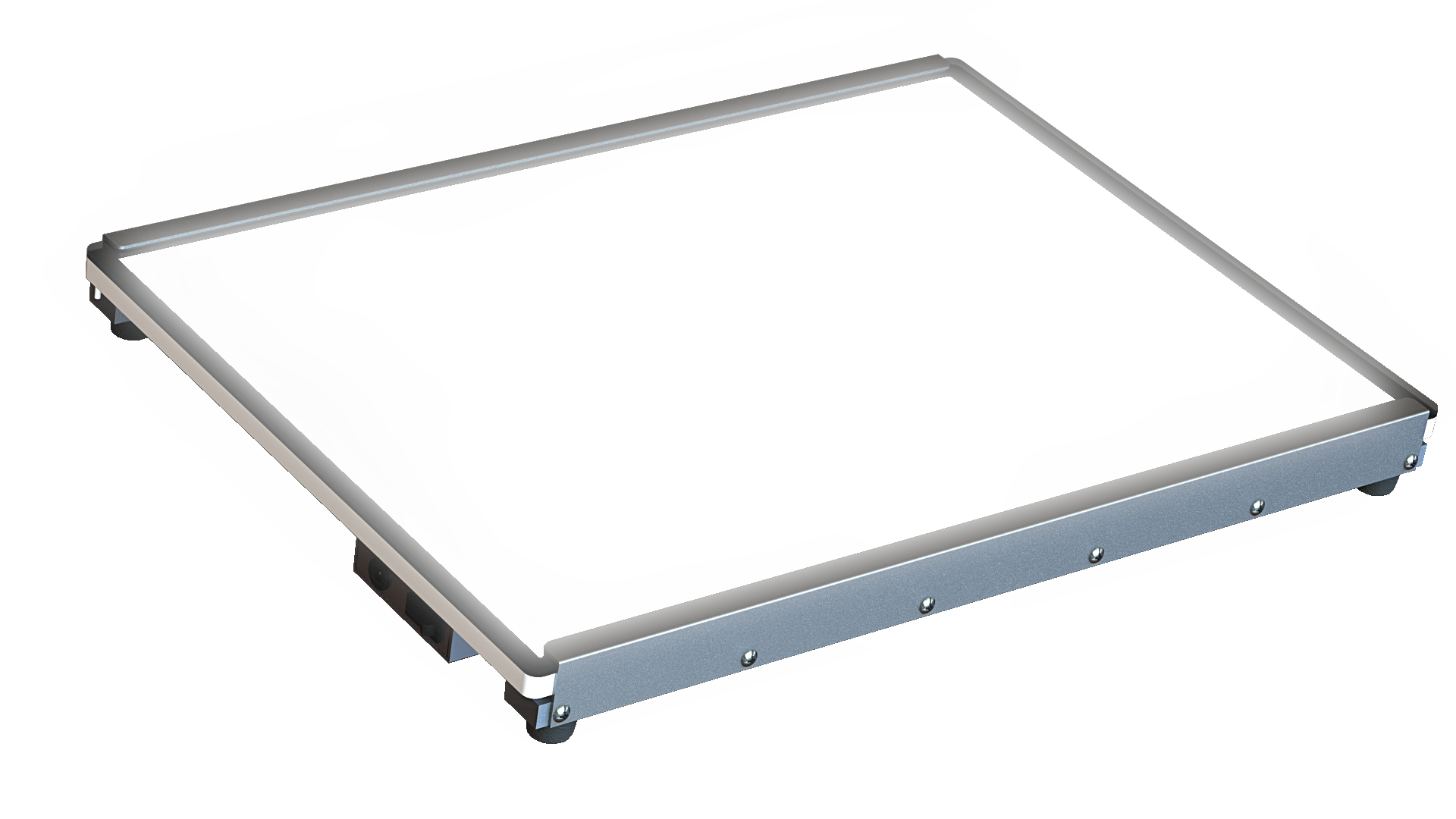

●透過型マルチタイプ照明装置  inVIEW PAD PLUS

透明ワークの表面検査に最適。
●レンズの歪みやひずみ、樹脂の傷や異物混入を目視で確認できます。
●特殊面光源の上に直接ワークを置いて容易に検査ができます。

【導入実績】薬品製造業、電機・精密業界等

【対応ワーク】レンズ、樹脂、ガラスビンの中の内容物検査等

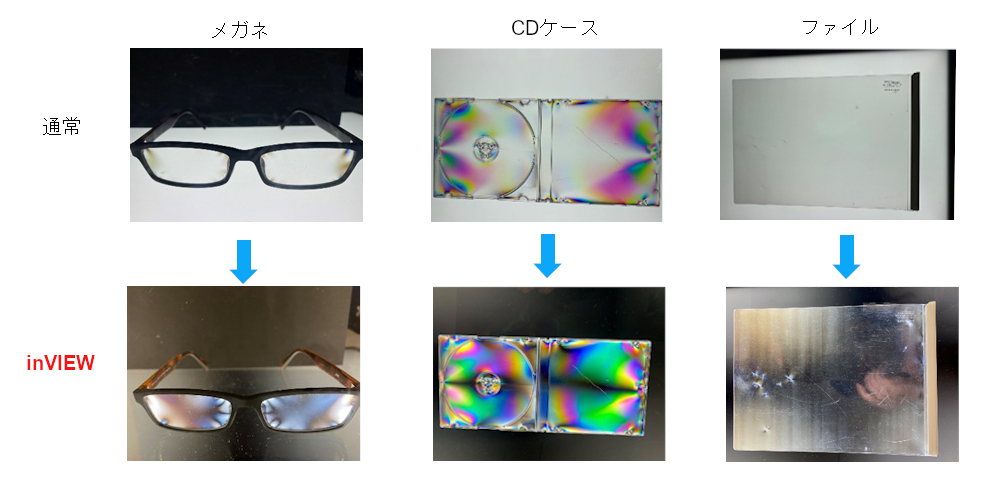

【画像サンプル例】

【仕 様】

項目 詳細
型名 IN-PP01A
照明タイプ LED光源
色温度 5,800K
電気容量 約7W AC100~240V
外形寸法 427(W)✕314(D)✕39.5(H)mm
重量 約3.4kg(ガラス+本体+アルミ金具)

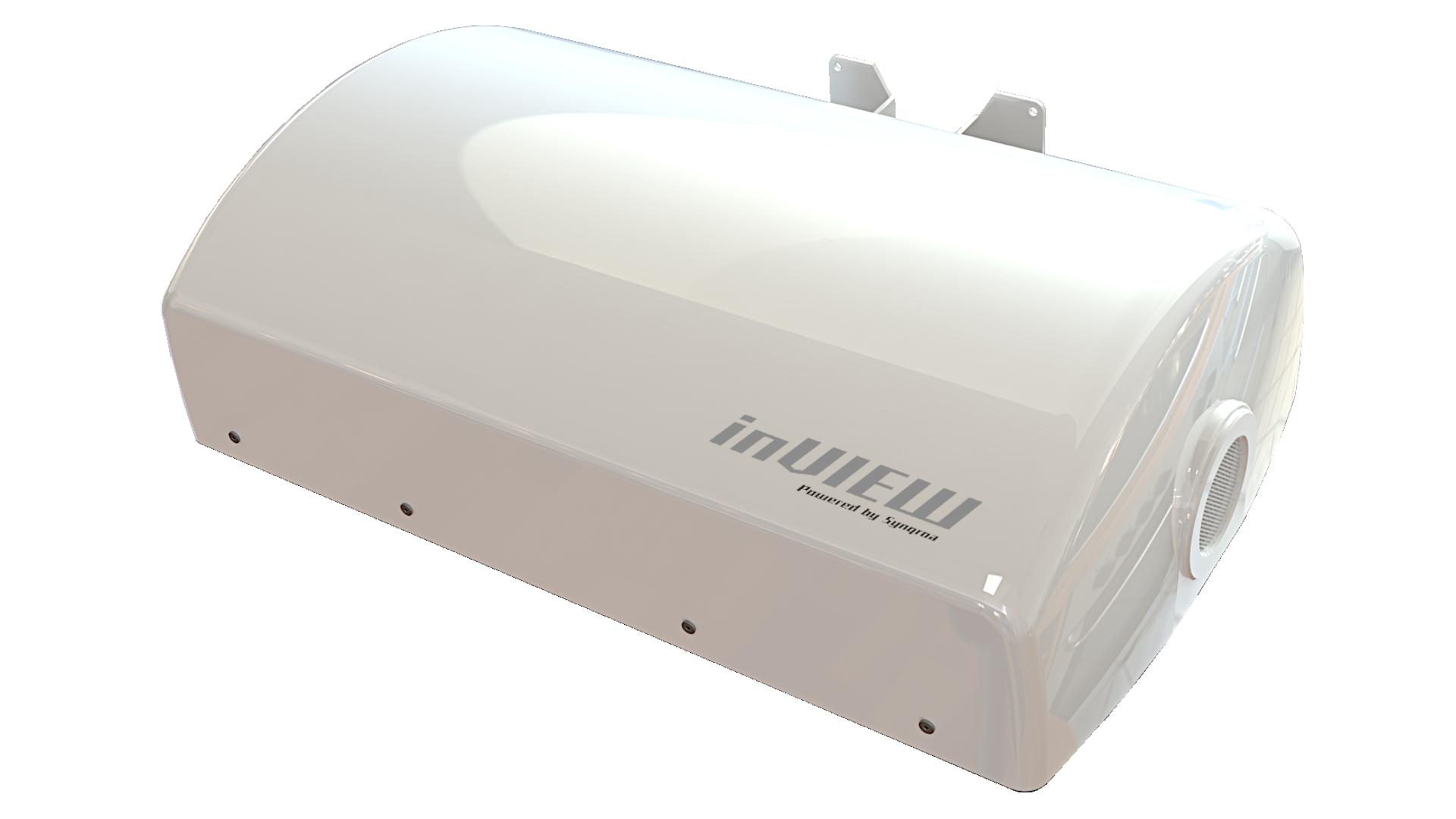

●目視検査用汎用型照明装置  inVIEW WIDE

大型ワークや複数人での目視検査に対応した照明装置

手術室に使われる無影灯技術と無電極光源を採用した
新しいコンセプトの外観検査照明装置です。

●長時間の検査でも眼精疲労を感じにくい。
●無電極光源を使用。省エネで半永久的に使用でき、
 電気代はLEDと同等。

【導入実績】自動車産業、航空機産業、エネルギー・資源、食品加工等

【対応ワーク】鋳造物、シャフト、野菜洗浄等

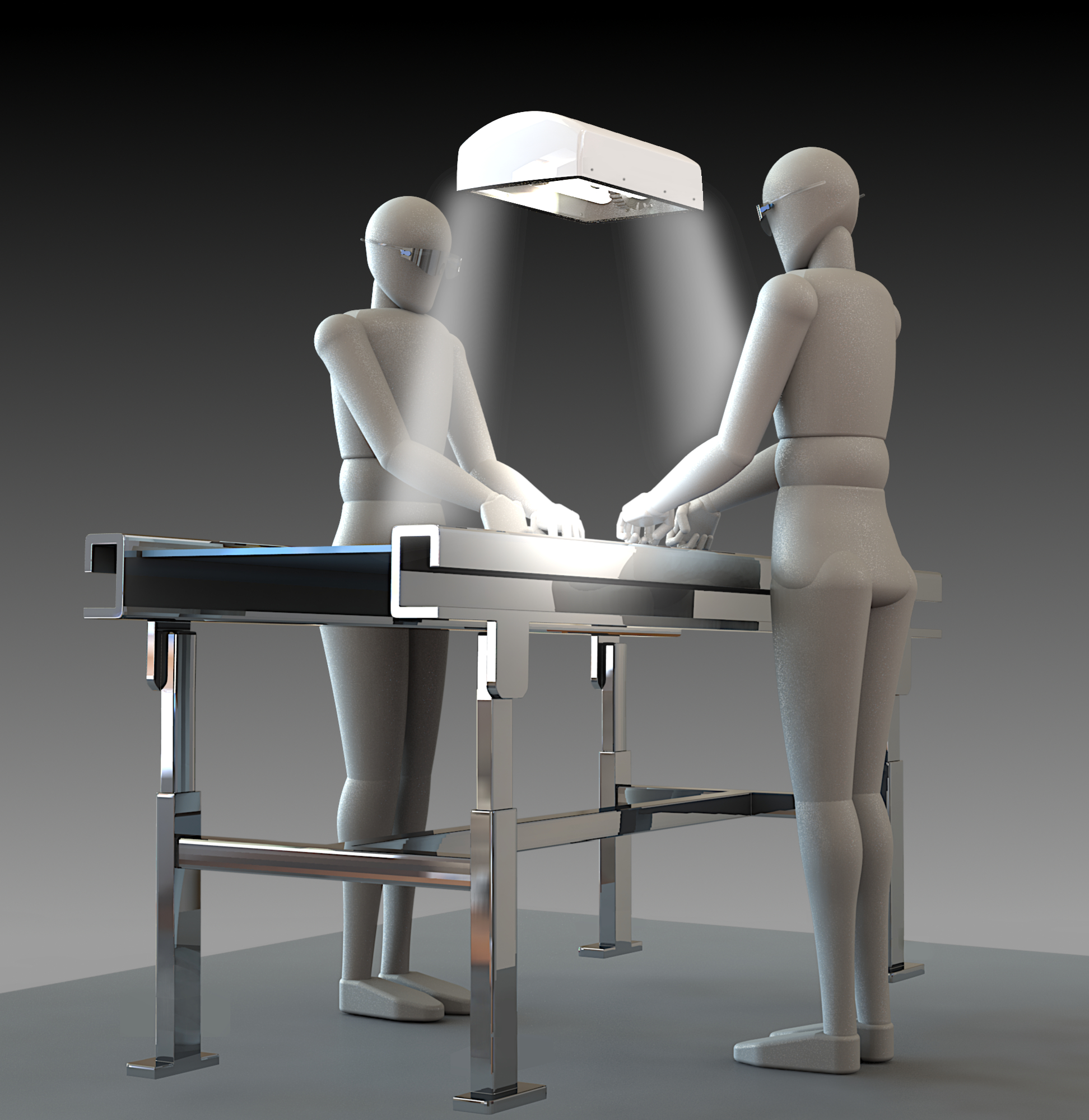

【使用例】                       【オプション】
● 最大2~4名の複数での検査が可能です。           ● 環境に合わせてオプションをお選びください。

【画像サンプル例】

【仕 様】

項目 詳細
型名 IN-WD01A
光源 無電極ランプ
色温度 5,000K
照度 直下30cm 9000Lx typ
電気容量 150W
外形寸法 440(W)✕260(D)✕130(H)mm ランプ灯具部
重量 3.3kg ランプ灯具部

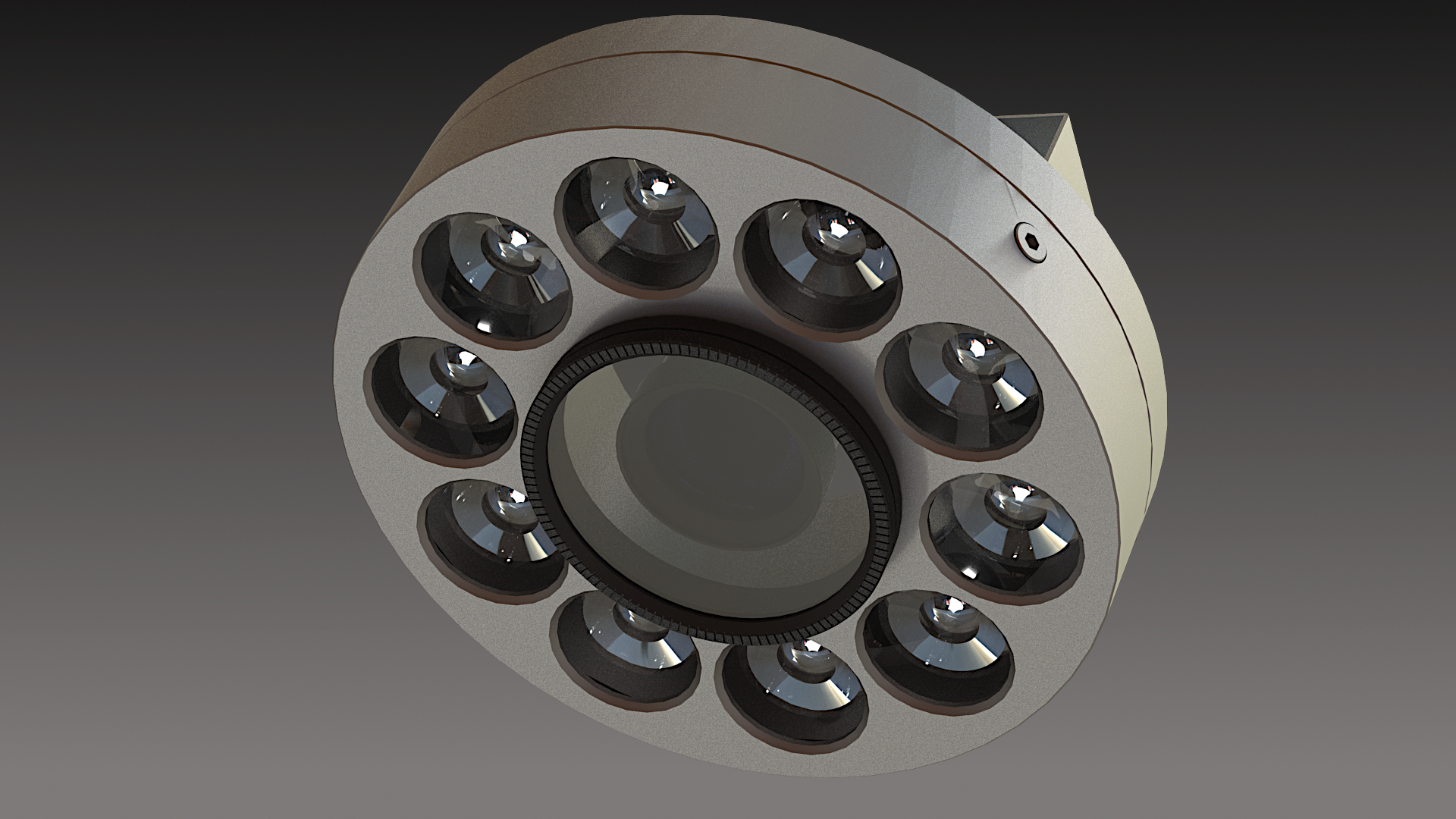

●自動検査用照明装置  inVIEW RING A

産業用(FA)カメラの検出能力の精度が上がることで製品検査現場への
ソリューションが格段に向上します。
AI技術に応用できる設計が搭載されています。

●ファクトリーオートメーション向き
● ラインスキャンやエリアスキャンへの組込み
●製造工場、物流業界のマシンビジョンへの組込み


【導入実績】食品業界、自動車産業等

【対応ワーク】カスタム品への対応事例、食品の異物混入等

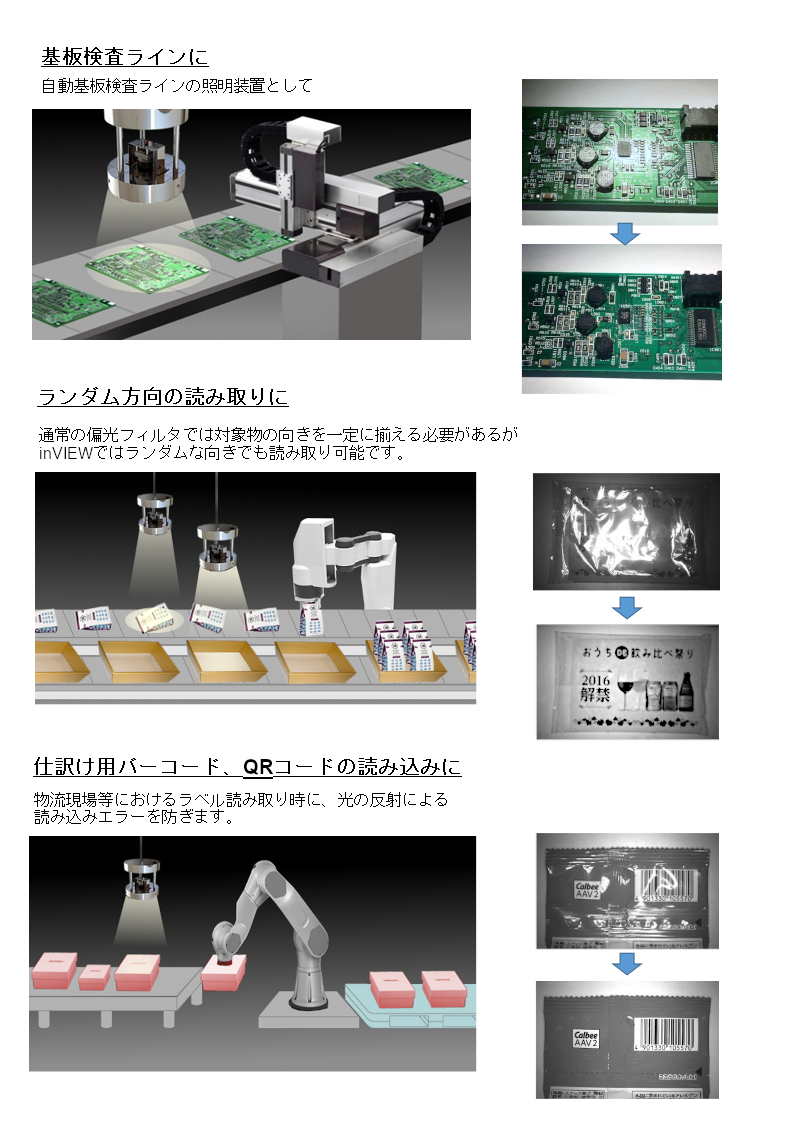

【導入例】

【仕 様】

項目 詳細
型番 IN-RA01A
用途 産業用(FA)カメラ用
照明タイプ LED光源 レンズ拡散方式
色温度 5,000K
電気容量 約20W  AC100V
外形寸法 φ122✕33.5(D)mm
重量 約500g

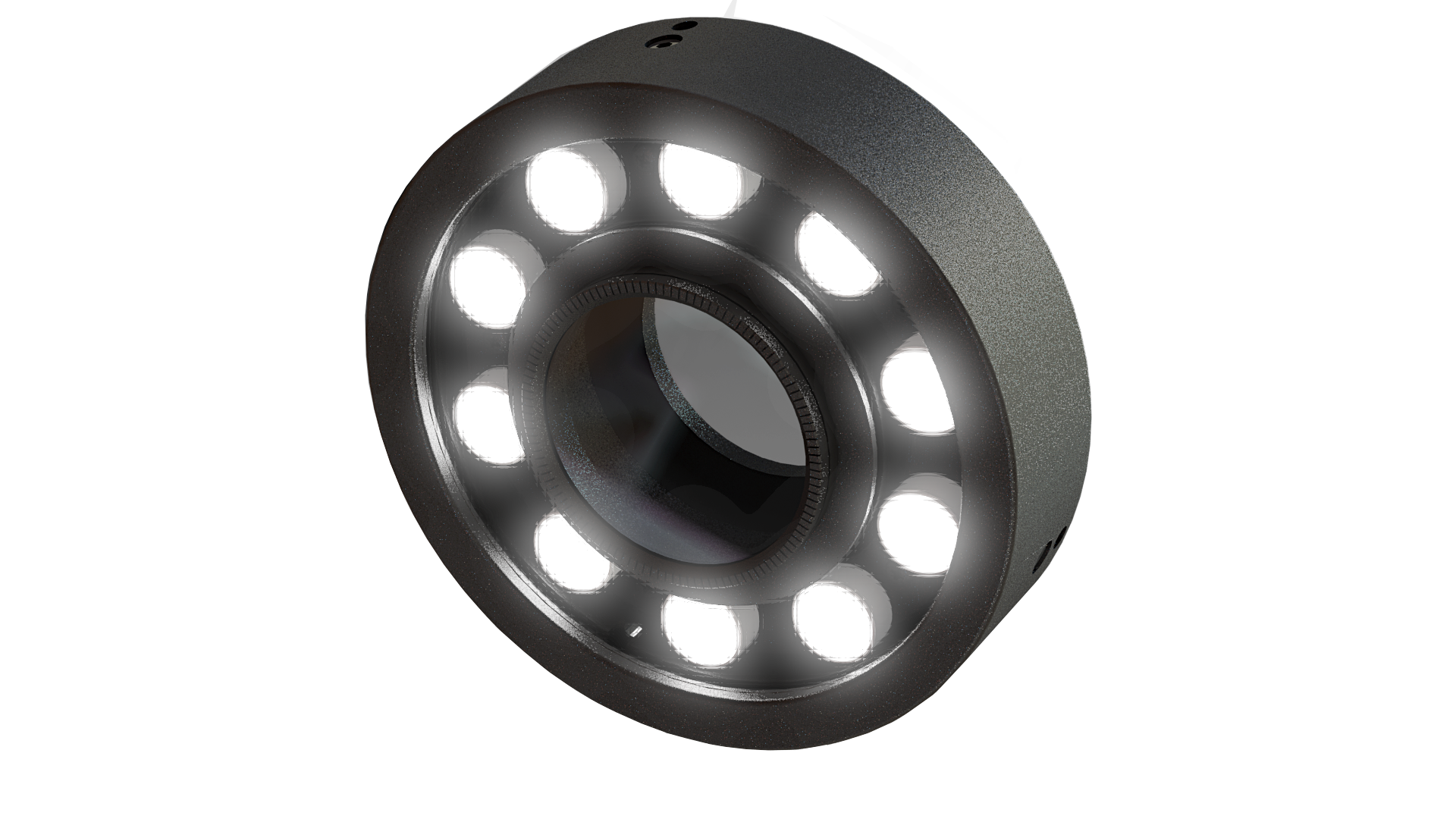

●実体顕微鏡用リング照明  inVIEW RING B

リングを回転させ、偏光調節ができる照明装置

顕微鏡の画像が鮮明になり、不良検出の効率を向上させます。

●内部の複屈折光を除去できる初めての機構で、照明自体の映り込みを消します。
●どの顕微鏡にも対応できるようアダプターを2種ご用意。






【導入実績】航空業界 電機・精密業界

【対応ワーク】基板検査、医薬品検査、精密機器

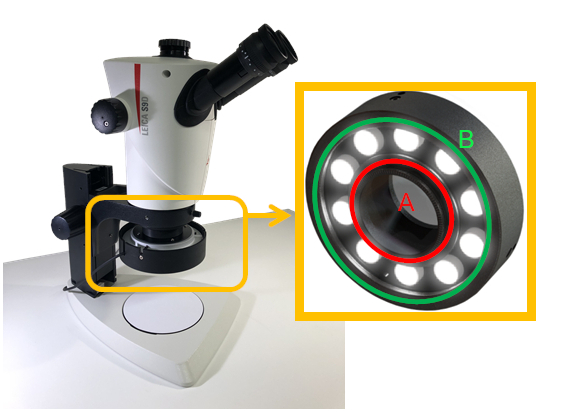

【使用方法】

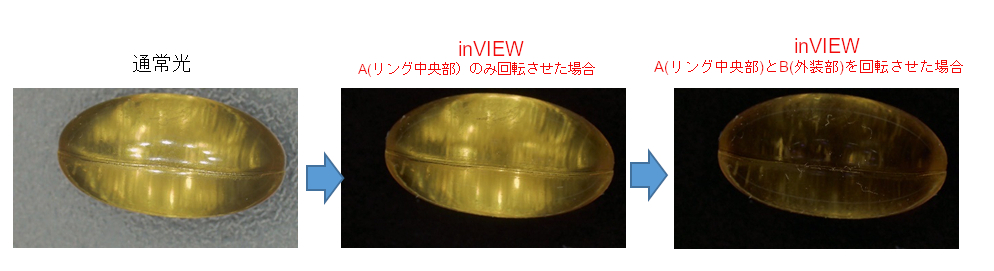

・Aの部分を回して調整することで、ギラ付きを除去。

Bの部分を回して調整することで、複屈折を除去。

【画像サンプル例】

【仕 様】

項目 詳細
型番 IN-RB01A
用途 実体顕微鏡用
照明タイプ LED光源 拡散板方式
色温度 5,000K
電気容量 約20W AC100V
外形寸法 φ110✕28(D)mm
重量 約350g
