I-GRAPHX社製プロセス連続測定対応マイクロガスクロマトグラフ

製品情報

I-GRAPHX社製プロセス連続測定対応マイクロガスクロマトグラフ

ドイツ　I-GRAPHX社は20年以上にわたりクロマトグラフに携わり、革新的なガス分析手法としてマイクロガスクロマトグラフを開発しました。本機は検出器、カラムにMEMSを用いることにより、従来のガスクロマトグラフと比較して、小型化、軽量化、短時間測定、サンプルガス/キャリアガス使用量の削減を実現しました。
プロセスからのサンプリングラインを設けることで、プロセスガスの連続的な測定にも対応します。

資料請求・お問い合わせ

I-GRAPHXテクノロジー　マイクロガスクロマトグラフ

I-GRAPHXの心臓部はマイクロテクノロジーで実現された構成部品を搭載した、世界で唯一の完全機能型のガスクロマトグラフモジュールです。ガスサンプルの経路および電子コンポーネントはすべて 1 つのモジュールに統合され、測定時間の短縮化、小型化、軽量化、省ガス使用量を実現しました。また、幅広い分析スペクトルを得るために、従来の GC カラムの使用にも対応しています。

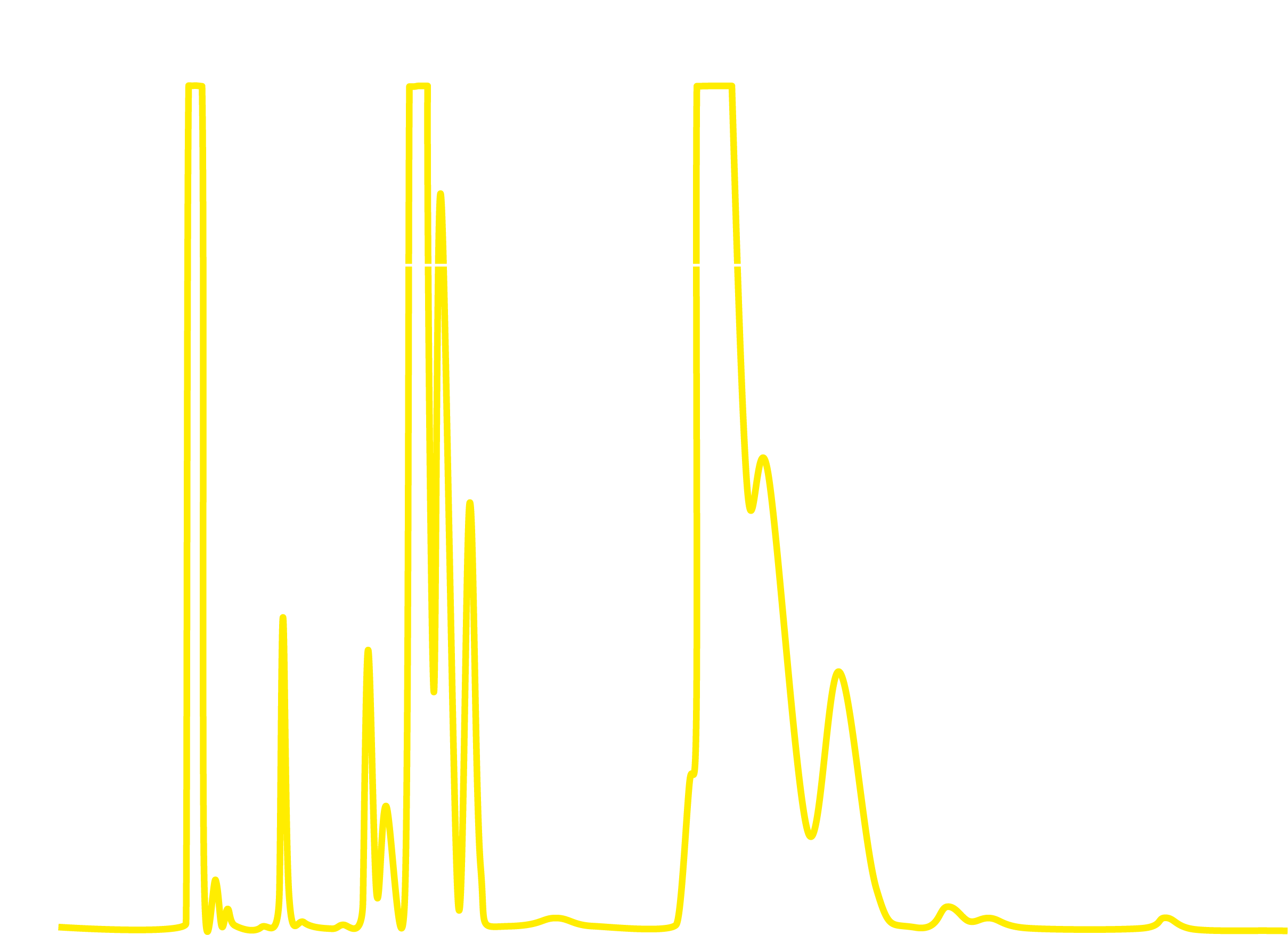

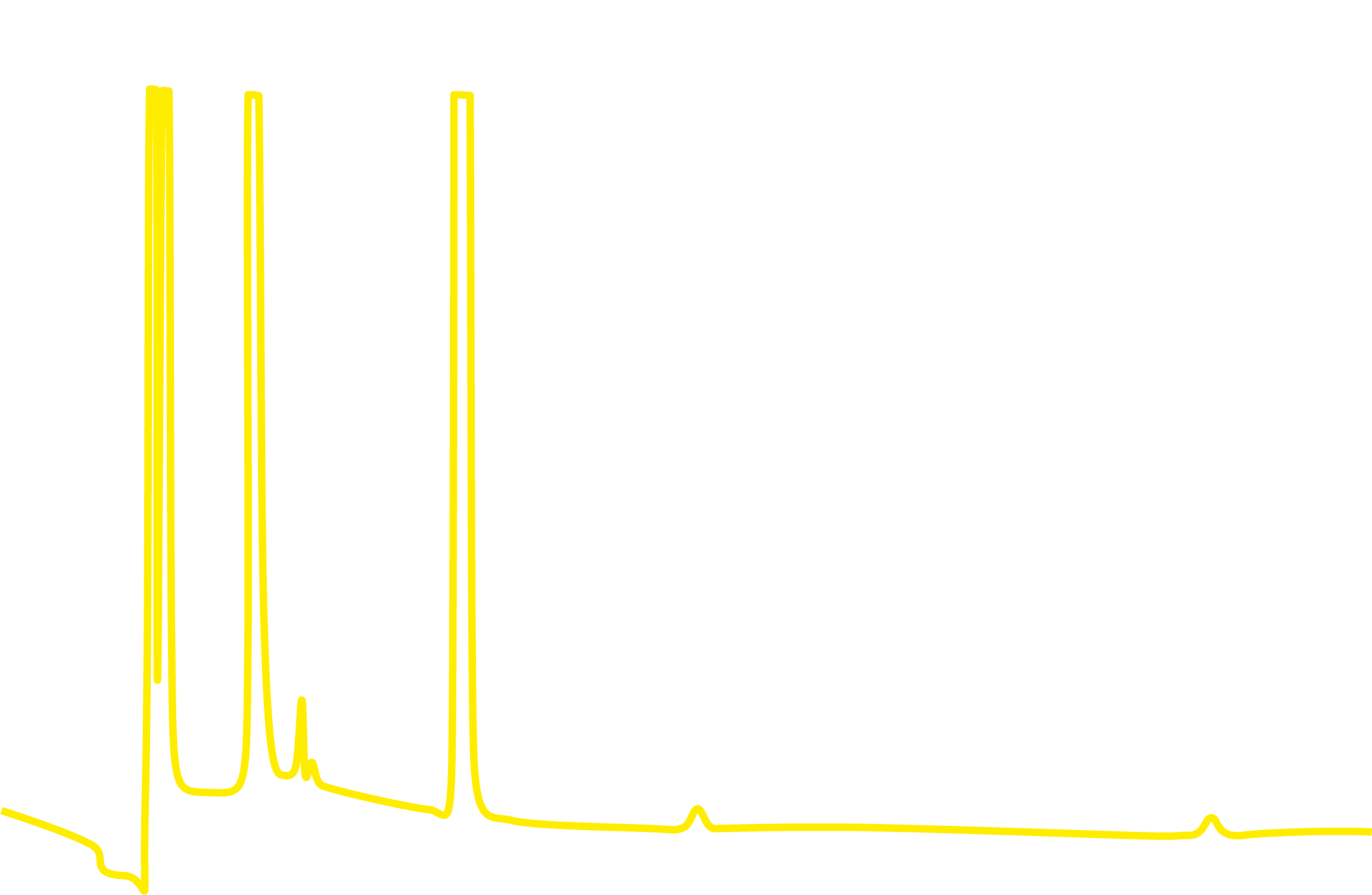

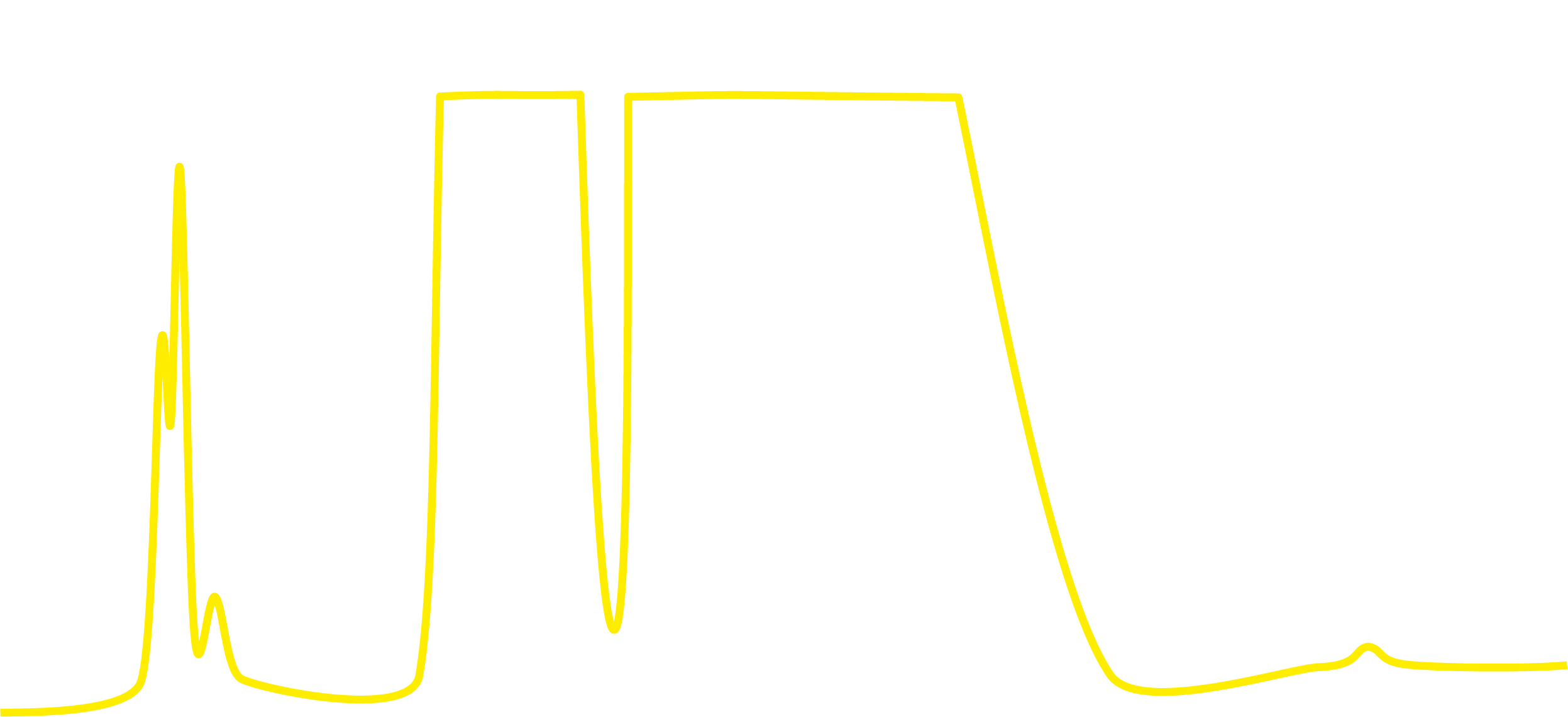

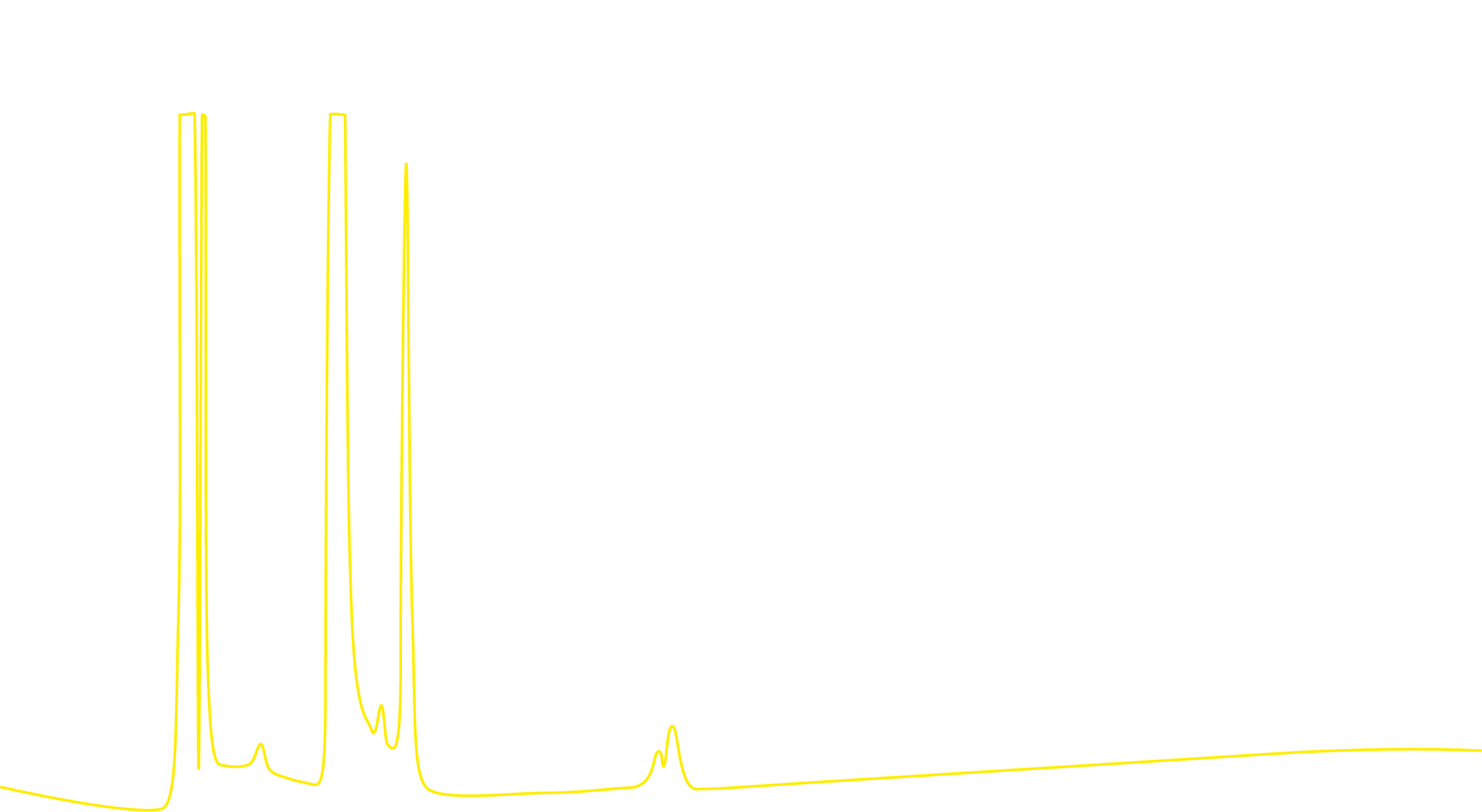

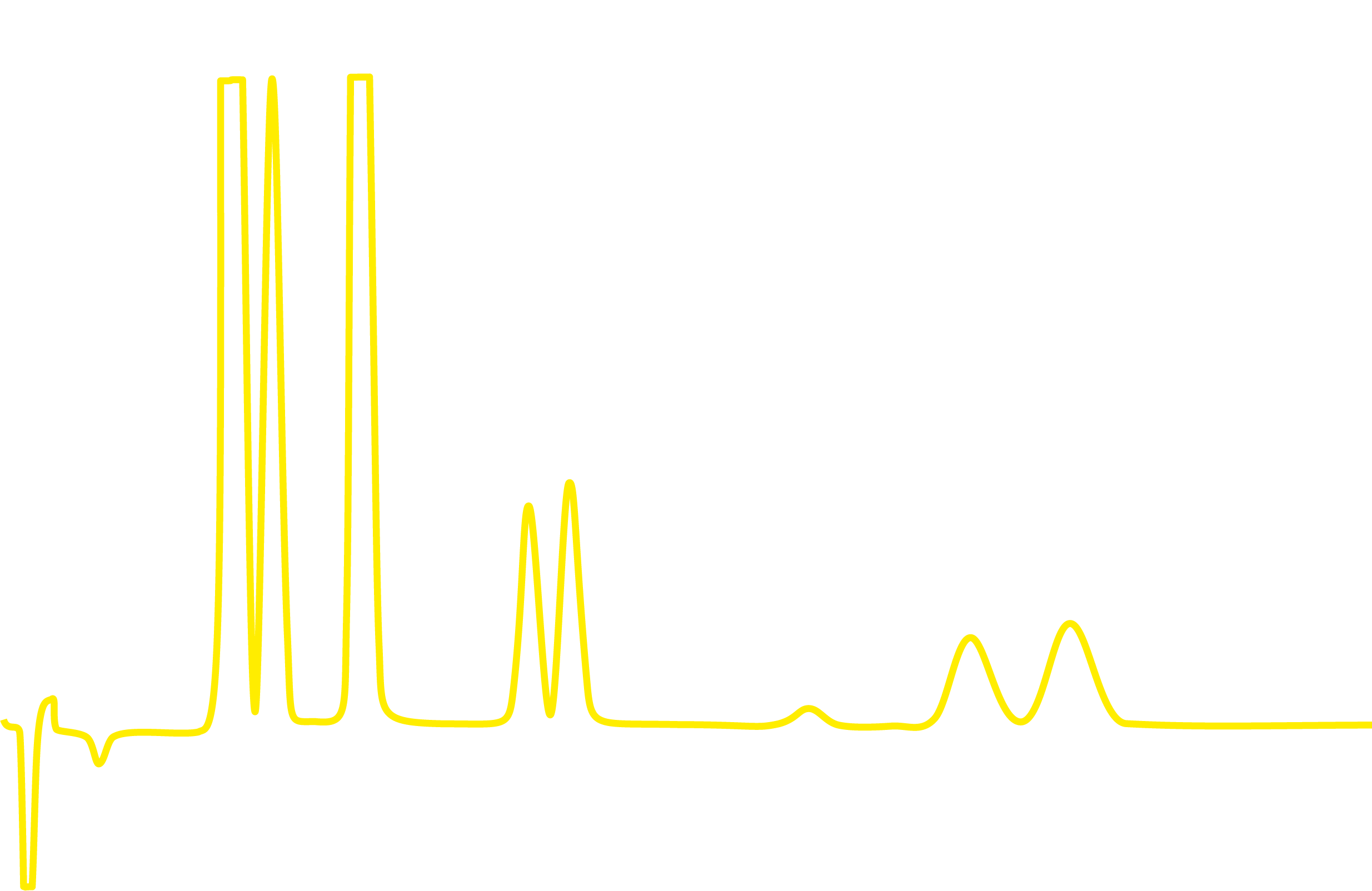

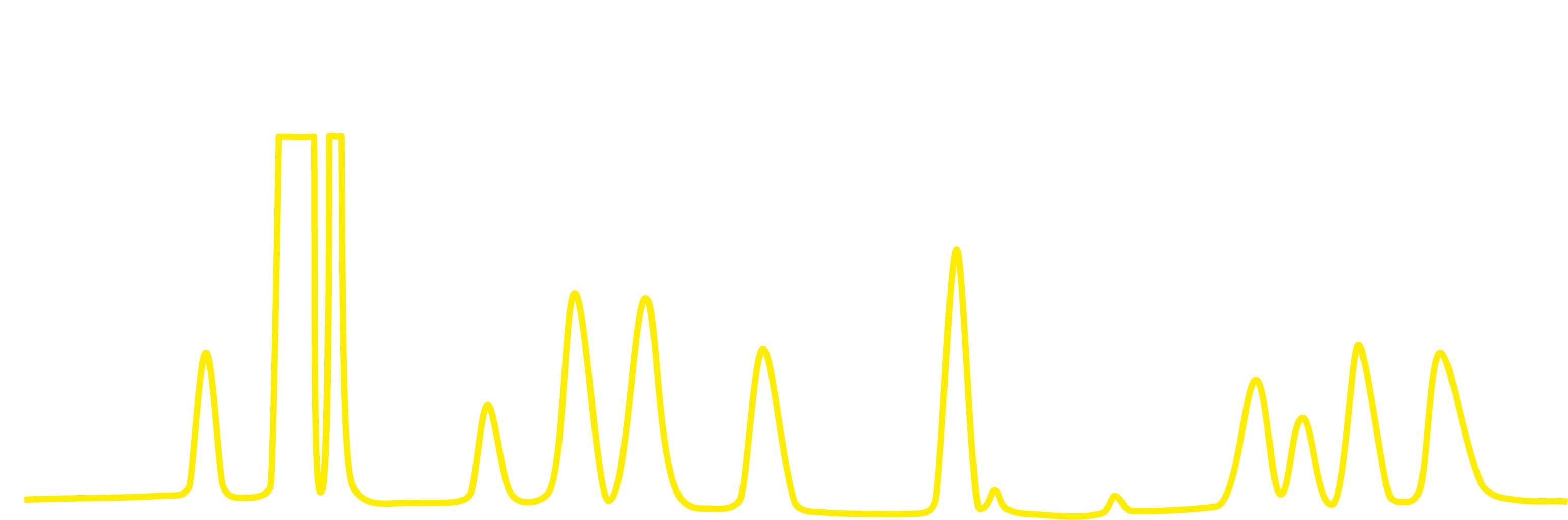

測定例

製品特長

◆ 低エネルギーとキャリアガスの低消費量

◆ 短い分析時間

◆ コンパクトな寸法

◆ 実験室における測定品質をポータブルで使用可能 ※バッテリー使用

◆ 低メンテナンスコスト

◆ 容易な取り扱い

製品の優位性

– MEMSを使用したマイクロガスクロマトグラフィー
– ガス希釈システムの提供
– 溶存ガス測定装置の機器組み込み
– ガスサンプル、液体サンプルの切り替え制御

定性・定量測定対象

– ガス
– 液体中溶存ガス

測定レンジ

– ppbレンジ～100%

拡張性

– 50以上の測定アプリケーション
– 個別仕様へのカスタマイズ対応可能
– 他機器との組み合わせ可能

設置方法

– 卓上型ユニット
– バッテリー付属ポータブルタイプ
– 19インチラックマウント
– 壁掛け式筐体
– 防爆筐体(ATEX)

製品タイプ別特長

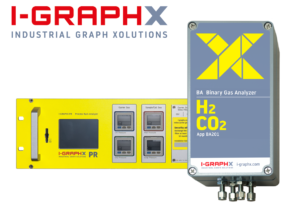

■タイプ CGC (コンパクトガスクロマトグラフ) / タイプ CA (複合ガスアナライザ) / タイプ BA (バイナリガスアナライザ)
	I-GRAPHX CGCコンパクトガスクロマトグラフィーは最大10種のガス成分を定性・定量的に、安全に、短時間に、高精度に測定することができるユニバーサルモデルです。 I-GRAPHX CA複合ガスアナライザはあらゆる混合ガス中の水素(H2)ガスの検出・測定に使用いただけます。確実な水素分離技術とMEMSによる検出により、高速かつ連続的な水素ガス測定を実現しました。 I-GRAPHX BAバイナリガスアナライザは窒素(N2)ガス中の水素(H2)ガス、メタン(CH4)ガス中の二酸化炭素(CO2)ガスなど2相系ガス測定に使用いただけます。センサ検出部はガラスによる不動態化処理されており、過酷な条件かにおいても長期間使用いただけます。

■タイプPR
	I-GRAPHX PR(プロセスラック)アナライザは標準化されたコンパクトな19” ラックマウント、3Uフォーマットタイプの定置設置型分析装置です。オプションとして2つの検出器、2つのガス経路、最大4本の分離カラムを装備することができ、かつガス経路を並列、直列いずれにも設定でき、さらに、2種類のキャリアガス使用にも対応し、幅広い測定に対応することができます。また測定はガスと液体中の溶存ガスのいずれにも対応します。
■タイプS

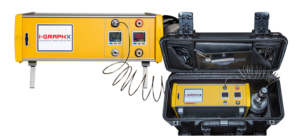

	I-GRAPHX Sアナライザは定置利用にも可搬利用にも対応したデスクトップ型分析装置です。バッテリーと可搬式のキャリアガスを組み込み、屋外サイトにて測定を行うことも可能です。サンプルガスは加圧して装置に供給するか、内蔵の吸引ポンプを使用して装置内に導入され測定を実施することができます。

機器仕様

タイプ	CGC/CA/BA	PR	S
特長	電子式自動圧力調整自動温度補正内蔵	電子式自動圧力調整ガス導入口圧力監視
測定レンジ	10ppm ～ 100% (測定ガス、使用状況による)	1ppm ～ 100%　(測定ガス、使用状況による)
測定精度	0.1%未満 (測定ガス、使用状況による)	0.05%未満　(測定ガス、使用状況による)
校正	2点以上の多点校正対応
接続	1/16”または1/8” Swagelok	1/8″, 1/4″, 3mm, 6mm, VICI1/16″ ZDV PEEK 1/16” Swagelok	1/8″, ¼”, 3mm, 6mm, VICI1/16″ ZDV PEEK 1/16”Swagelok (オプション)
出力	アナログ4-20mA　(オプション)
通信	RS232, RS485	RS232, RS485, DSUB25, USB, I/O接続
制御	ソフトウェア GC Manager, Modbus	ソフトウェア　GC Manager
使用時環境	-5 ～ 50℃	0 ～ 40℃
ユニット寸法	220 × 120 × 80mm (W × D × H)	19” × 3U × 370mm (W × H × D)
ユニット重量	約2.2kg	約6kg	約4.5kg
電源	24VDC　最大3A	24VDC　最大6A
保護等級	IP65	IP20	IP20

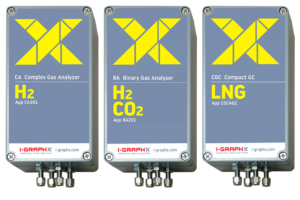

外観

I GRAPHX アプリケーション例

– 芳香族	– 埋立地ガス	– 精製所
– アミン誘導体	– 泥酔検層(マッドロギング)	– 溶媒
– 合成ガス	– 天然ガス	– 硫黄
– バイオガス／バイオメタン	– 貴ガス(希ガス)	– 合成
– フレアガス	– 石油・ガス探査	– 変圧器用絶縁ガス
– ガソリン	– 永久ガス	– VOC／BTEX
– 温室効果ガス	– 発電用ガス	– 廃水ガス
– 水素製造ガス	– 熱分解ガス	– 燃料電池
– 炭化水素	– 反応ガス	– ハイタン(水素＋エタン)
