超解像STED顕微鏡ユニット STEDYCON
STEDYCONは全くあたらしいクラスの超解像顕微鏡です。
既存の顕微鏡にコンパクトなSTEDYCONを追加することによって、誰にでもSTED像と共焦点像を簡便に撮像できるシステムに生まれ変わります。
——————————————————————————————————————————————————————————————-
受託撮影のご依頼お待ちしております!
⇩ご相談はコチラ⇩
——————————————————————————————————————————————————————————————-
Abberior STEDYCON - コンパクトSTED顕微鏡

STEDYCONは顕微鏡のポートに取り付けるタイプの新しいSTED顕微鏡です。
コンパクトな筐体に4色の共焦点レーザー顕微鏡(405nm, 488nm, 561nm, 640nm)に加えて、775nmのSTEDレーザーが組み込まれ、分解能30nmの超解像イメージングが可能になります。
■お手持ちの顕微鏡をSTEDに
市販の顕微鏡に取り付けることができます。STEDYCONには4色のレーザー、変更可能な複数のピンホール、APD(最大4個)など必要なものがすべて含まれています。
■安定性
STEADYFOCUSモジュールにより焦点があった状態を何日も保てます。
■妥協のないパフォーマンス
お手持ちの顕微鏡が30nmの解像度でイメージングできるようになります。

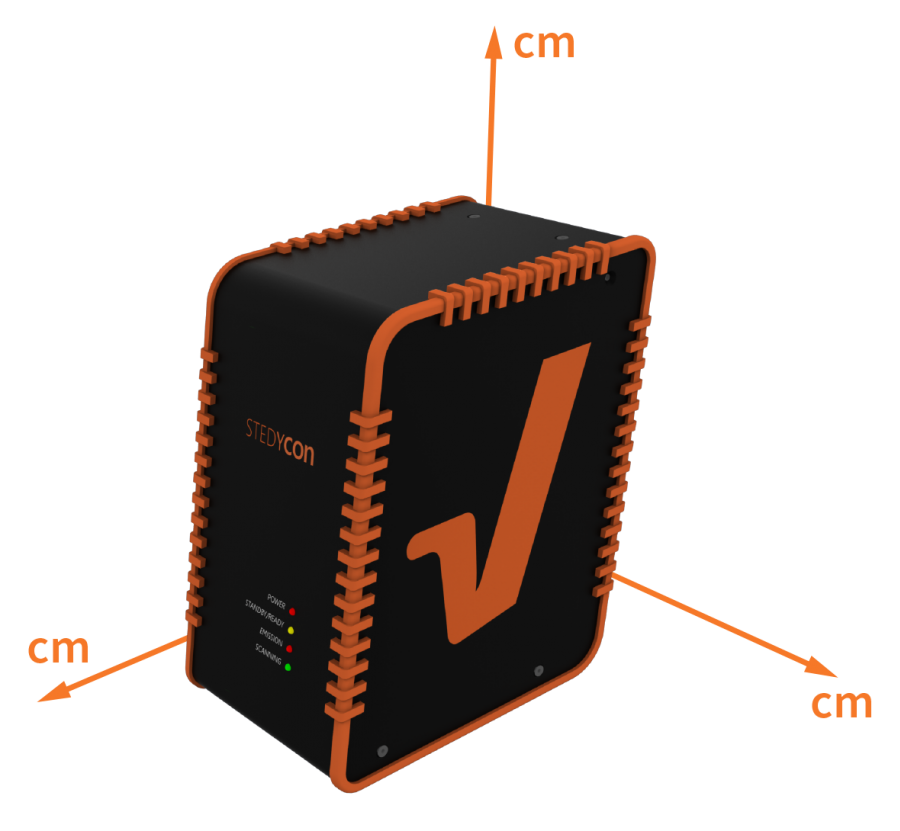

■コンパクト
■プラグ&プレイ
C-マウントに取り付けるだけでセットアップが終わります。光学調整の必要はありません。
■メンテナンスフリー
STEDYCONのレーザー光学系は特許技術のeasySTEDにより調整の必要がありません。
レーザー
STED 775nn | 488nm | 561nm | 640nm |
405nm ※オプション |
|
波長 | 775 ± 1.5 nm | 485 ± 5 nm | 561 ± 2 nm | 638 ± 4 nm | 405 ± 5 nm |
モード | パルス | パルス | パルス | パルス | 連続 |
周波数 | 40MHz | 40MHz | 40MHz | 40MHz | |
出力 | 1.25W | ~1mW | ~1mW | ~1mW | |
パルス幅 | ~1ns |
<150ps (typ.80ps) |
<150ps (typ.80ps) |
150ps (typ.110ps) |
分解能
40nm以下(代表値30nm)
(対物レンズ・蛍光色素に依存。40nm Crimson 蛍光ビーズで測定。)
検出系
単一光子検出APDモジュール(光子検出感度62%以上、タイムゲート検出)
APD1: 650-700nm, APD2: 575-625nm, APD3: 505-545nm
12種類のピンホールをモーター駆動で切替可能
ビームスキャナ
QUADビームスキャナ、512×512 pixel, 1.1 frame/sec, 最大ラインレート 800 lines/sec

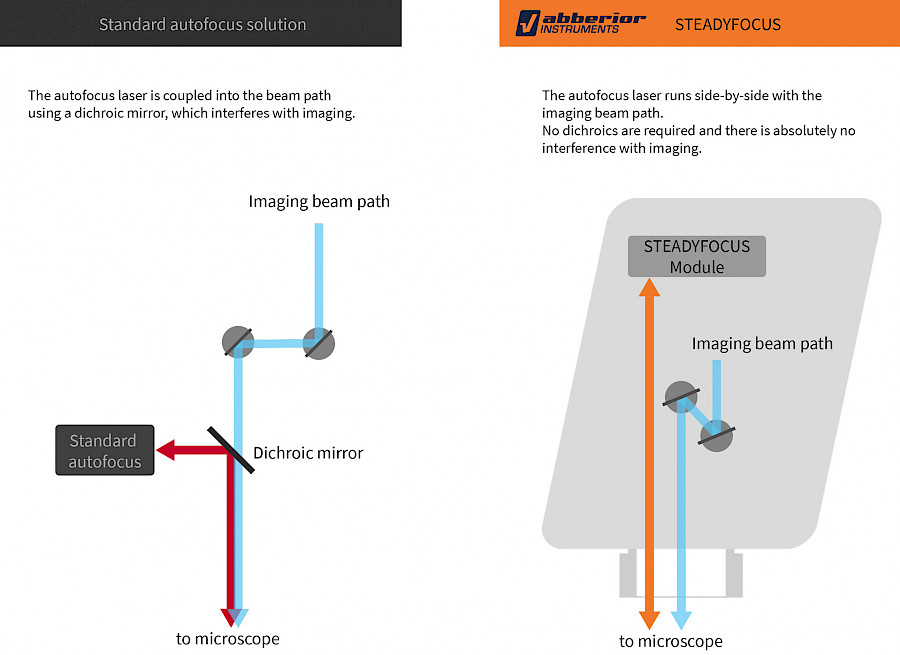

焦点固定モジュール STEADYFOCUS
Abberiorの新しいSTEADYFOCUSモジュールは、レーザーを利用してハードウェア的に焦点を固定する技術です。これにより共焦点観察やSTED観察を焦点のドリフトなしに何日も保つことができます。
この技術はイメージング用の光路に焦点用の光学系を追加しないことがユニークです。このデザインにより、この焦点安定化モジュールによる蛍光のロスや像の歪みはありません。
このSTEADYFOCUSモジュールはあらゆる浸漬レンズと溶媒、正立/倒立顕微鏡に対応しています。

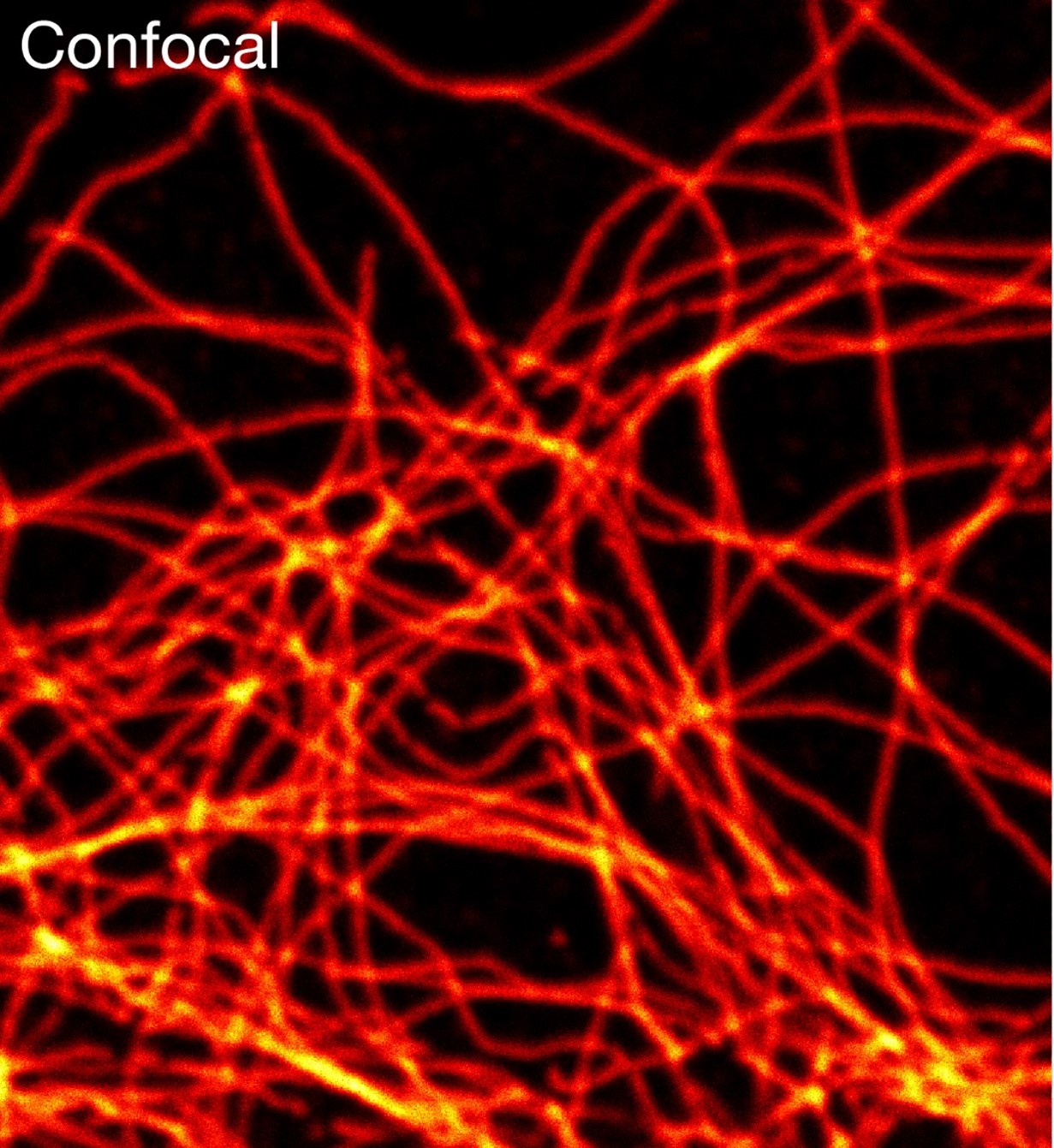

Tubulin


哺乳類細胞のチューブリン細胞骨格をAbberior STAR635Pで染色し、Zeiss AxioImager.Z2上の STEDYCONで観察

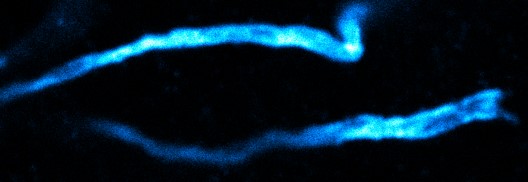

Spectrin

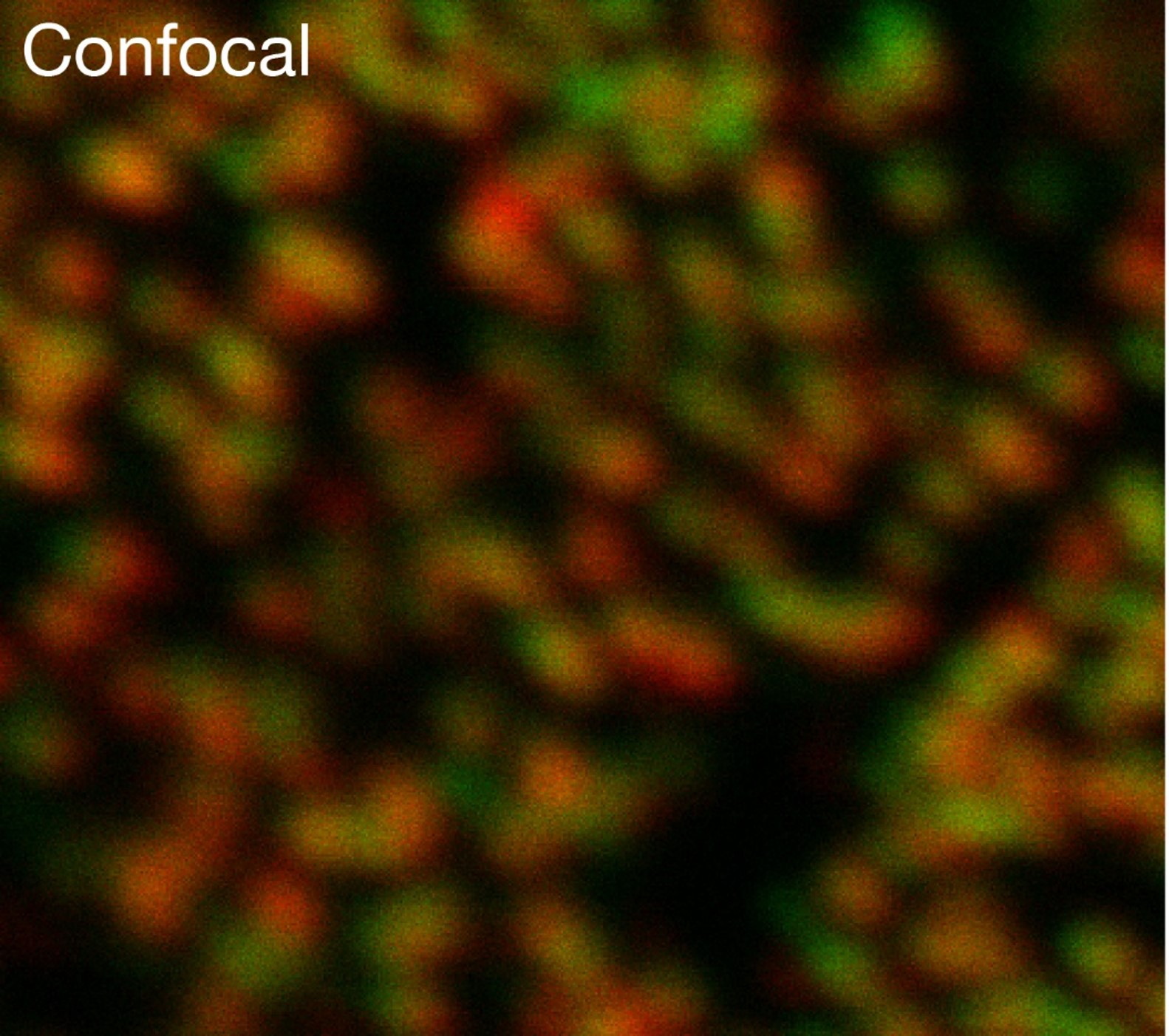

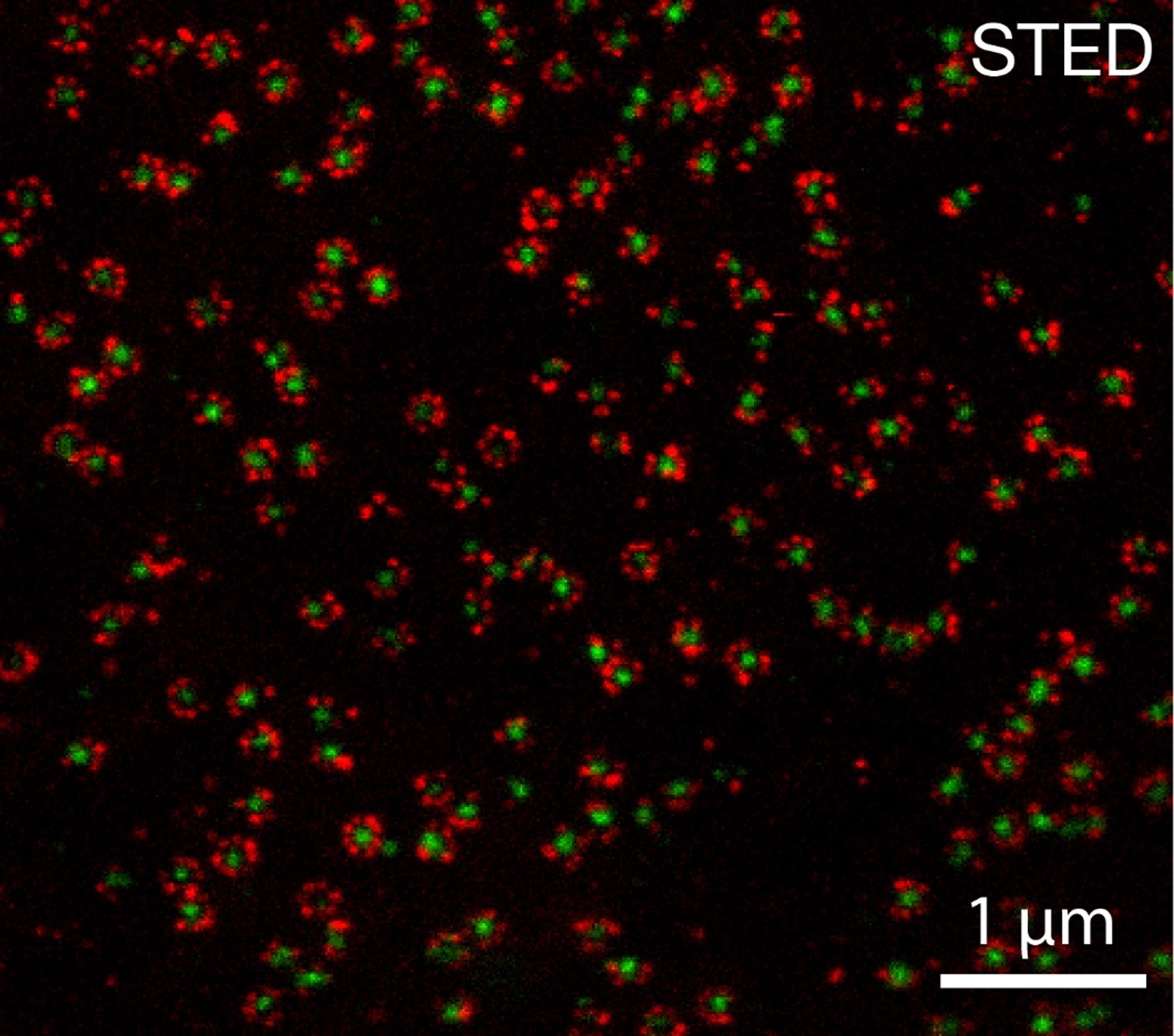

Nuclear pore

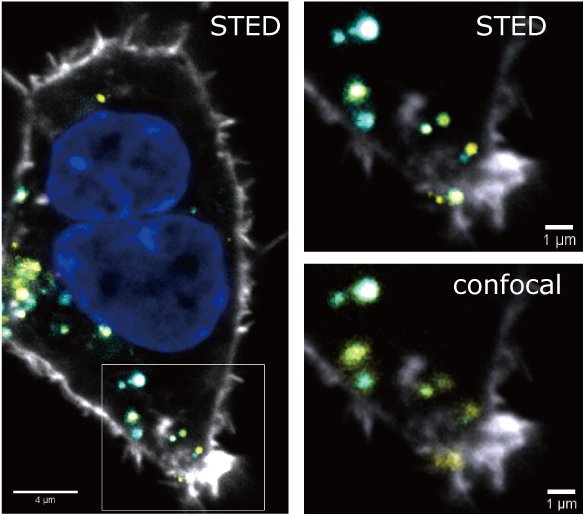

Extracellular Vesicles (エクソソーム)
カタログダウンロード
