Fluid.iO社製インライン式粘度計 ViscoScope®

ドイツ　Fluid.iO社製MARIMEX®インライン式粘度計ViscoScope®は25年以上にわたり化学工業、石油化学工業、医薬品・化粧品産業、食品産業など幅広い分野において、製造プロセスの品質管理と最適化に使用されてきました。
幅広い粘度レンジに対応するとともに、温度レンジにも対応する機器構造を採用しています。

資料請求・お問い合わせ

インライン式粘度計 ViscoScope®

インライン粘度計ViscoScope^®は複雑なパラメータである「粘度」を、ほぼすべての産業用途において、簡単、確実、メンテナンスフリーでリアルタイムにモニターできるモジュール式の測定システムを構築しました。
ViscoScope^®は要求される測定条件によってVA-100、VA-300を中心とした製品ランナップから最適なセンサを選択しご使用いただけます。

製品特長

◆メンテナンスフリー
◆容易な扱い方
◆手順化可能
◆品質改善
◆堅牢かつ耐久性の高いセンサ
◆製造改善

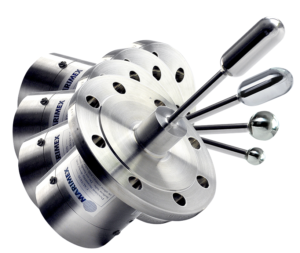

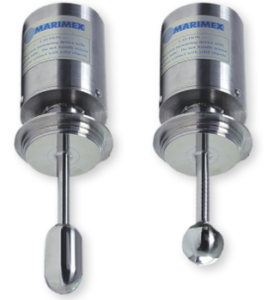

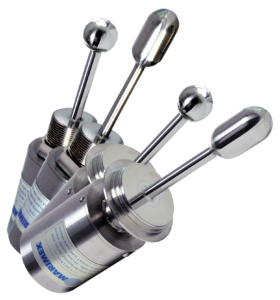

ViscoScope ®VA-100センサ

高品質なステンレス製で、その合理的で堅牢な設計が印象的な製品です。プロセス液と接触するすべての部品は完全に溶接仕上げになっています。可動部品は摩耗せず、センサーハウジングの内部の損傷がプロセス側へ漏洩するようなことはありません。各センサの内部には、Pt100温度計が組み込まれています。粘度測定用センサVA-100は、1つの温度対応レンジ、2つのプローブ仕様と3種類のプロセス接続方式が標準仕様として製造されています。

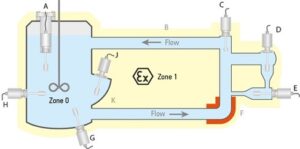

【VA-100センサ設置例】

ViscoScope® VA-300センサ

幅広いバリエーションが可能であるため、受注生産となります。これにより、新規および既存のプラントへの最適な設置が可能になります。さらに、CIP/SIP機能、表面粗さRa <0.2 µm、デッドスペースのない設置、本質安全防爆仕様の設置など、特別な特長があります。

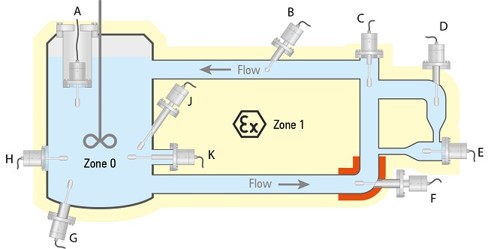

【VA-300センサ設置例】

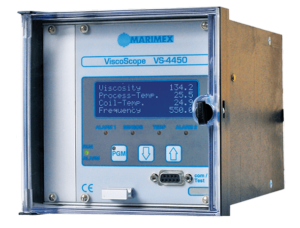

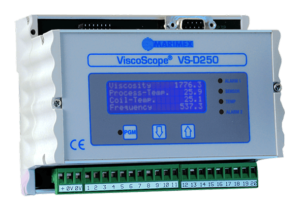

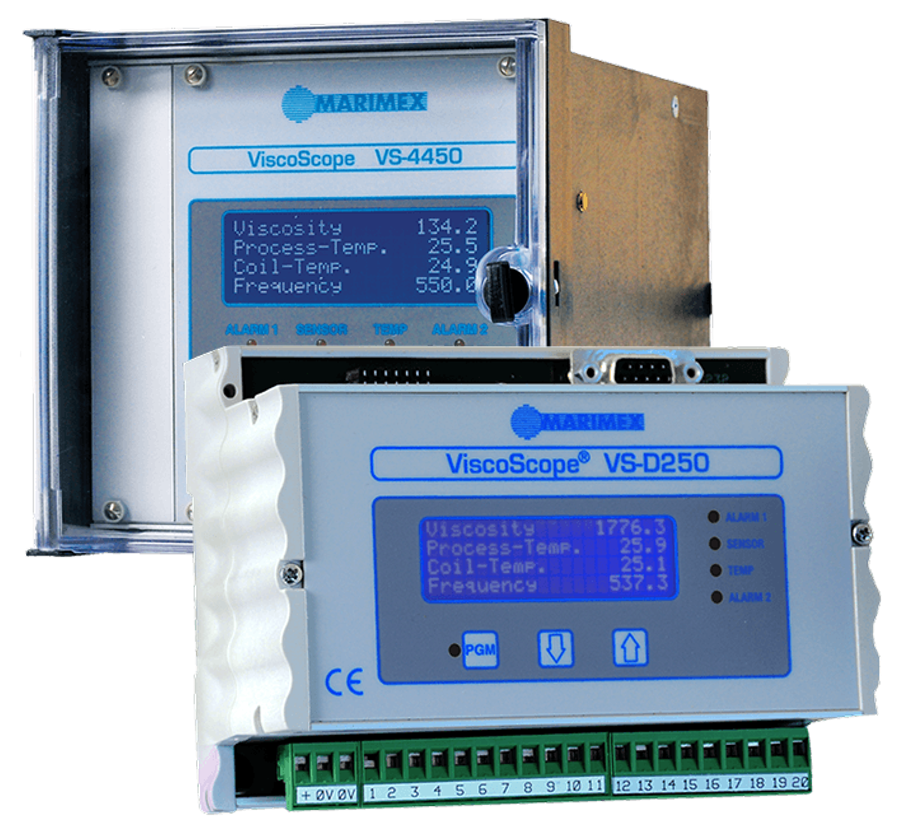

トランスミッタVS-D250/VS-4450

トランスミッタはセンサの最適な選択を可能にする最大限の柔軟性を備えています。VS-D250およびVS-4450トランスミッタはVA-100およびVA-300のすべてのViscoScope®センサと互換性があります。内部分解能4桁以上の16ビット演算にて粘度範囲はカバーされています（例：1～10,000、10～100,000など）。粘度差が非常に小さい測定（例：牛乳と乳清）でも、トランスミッタは正確に動作します。VS-4450とVS-D250は、自由に設定可能なディスプレイを装備しています。プロセスコントロールシステムへの測定・診断データの送信は、業界標準のアナログまたはデジタルインターフェースで行われます。VS-4450は、オプションで時間比例制御やアラーム用のSPDTスイッチを2個搭載することができます。VS-D250モデルはDINレールマウント用に設計されています。

センサ仕様

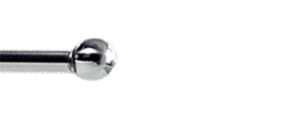

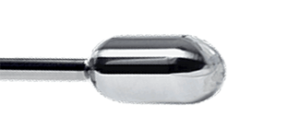

センサタイプ	VA-100 C シリンダタイプ	VA-100 B スフィアタイプ	VA-300 L ラージシリンダタイプ	VA-300 M シリンダタイプ	VA-300 H スフィアタイプ	VA-300 X ミニスフィアタイプ
測定レンジ[mPa･s×g/cm³]	0.1 – 2,500	10 – 25,000	0.1 – 2,500	1 – 25,000	10 – 250,000	100 – 2,500,000
センサチップ寸法	Ø 32×145mm	Ø 32×120mm	Ø 32×190mm	Ø 32×165mm	Ø 32×130mm	Ø 19×115mm
材質	SUS316Ti、SUS316L		SUS316Ti、SUS316L オプション：ハステロイC22、デュープレックス2205、テフロンコーティング、そのほかご要望に応じます
保護等級	IP65
プロセス温度	-10 – +130℃		-40 – +450℃
プロセス圧力	真空から6.4MPa(接続方式による)		真空から45MPa(接続方式による)
プロセス接続方式	バリベント®、トリクランプ、NPTネジ、M48		ANSIフランジ、DINフランジ、JISフランジバリベント®、トリクランプ、NPTネジ、M48
設置位置	貯留槽、タンク、配管、フローセル、設置位置は問いません		貯留槽、タンク、配管、フローセル、設置位置は問いませんプローブ延長などにも対応可能
ケーブル長(センサからトランスミッタ間)	最大1,000m
流速	5m/sまで(設置方法による)		10m/sまで(設置方法による)
再現性	±0.3% または ±1digit	±0.5% または ±1digit	±0.3% または ±1digit		±0.5% または ±1digit
防爆認証	II 1/2G Ex ia IIC T6…T3 Ga/Gb (オプション)
ディスプレイ表示値の精度	±2% または ±1digit

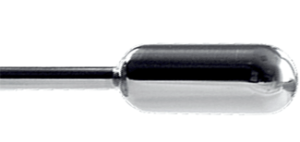

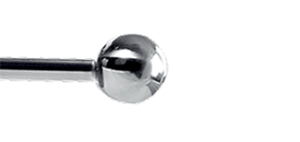

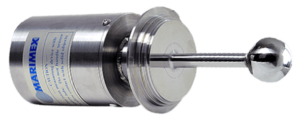

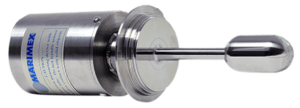

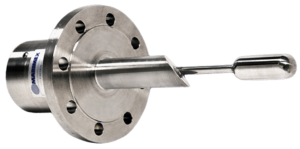

センサ部外観	※写真はVA-100C シリンダータイプ	※写真はVA-100B スフィアタイプ	※写真はVA-300L全景

トランスミッタ仕様

トランスミッタタイプ	VS-4450	VS-D250
測定項目	粘度、プロセス温度、コイル温度外部入力、共振周波数
演算項目	温度補正、動的粘度、動粘度、ユーザ設定粘度
表示	アルファベット　4行　×　2ページ
出力	RS232、MODBUS RTU(標準)
カードソケット出力数	4	2
外部入力	0･4-20mAまたは0･2-10V　(例：密度計または圧力計用)
操作方法	フロント面ボタン×3
内部演算	移動平均　(最大200点分)
アラーム機能	システムエラー、センサ診断、コイル温度、LED表示×2
電源	95 – 250 VAC, 50 – 60Hz, 15W 24VAC / VDC	24 VDC, 12W
寸法	19”ラックマウント　3HE 21TE × 180mm	142×106×73mm (L×W×H)
ハウジング	パネル筐体144×144×218mm　IP42、壁掛式筐体　IP65、19“ラックマウント 3HE 84TE、耐圧防爆筐体、DINレール筐体　IP4
使用温度	0 – 50℃

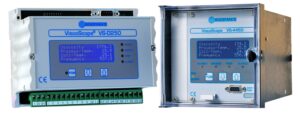

外観

使用産業とアプリケーション例

インライン粘度計ViscoScope®は複雑なパラメータである「粘度」を、ほぼすべての産業用途において、簡単、確実、メンテナンスフリーでリアルタイムにモニターできるモジュール式の測定システムを構築しました。
ViscoScope®は要求される測定条件によってVA-100、VA-300を中心とした製品ランナップから最適なセンサを選択しご使用いただけます。

医薬品・コスメ

ViscoScope®は最適なプロセス管理・制御をサポートします。センサーはEHEDG認証済みで、衛生的な接続方式になっています。

・デッドスペースを生じない設置方法
・衛生的な設置、接続
・寸法安定性の改善
・最終粘度のモニタリング

◆具体的な使用例

ヨードチンキ、歯磨き粉、ボディシャンプー、シャンプー、添加物(CMC)、クリーム、ローション、髪染め液、咳止めシロップ、ゼラチンカプセル、洗剤

食品

当社のプロセス粘度計ViscoScope®はチョコレートのおいしさを測ることはできませんが、粘度は心地よい口どけをもたらす食感のパラメーターです。

・原材料の削減
・良い食感
・安定した品質
・EHEDG認証取得

◆具体的な使用例

増粘剤、乳製品、チーズ、粉ミルク、各種スパイス、各種ソース、ジャム、ケチャップ、マスタード、インスタントコーヒー、チョコレート、糖蜜、シロップ、クリーム

化学

ViscoScope®はモジュール設計により、あらゆるアプリケーションに最適なシステムを構築することが可能です。

・0.1 mPa.sから2,500,000 mPa.sまで対応
・ATEX / IECEx認証取得
・-40℃から450℃まで対応
・55MPaまで対応

◆具体的な使用例

塗料、ラッカー、インク、ワニス、接着剤、シーラント、各種コーティング剤、ゴム、シリコーン、樹脂、ポリマー、化学繊維、界面活性剤、パルプ、製紙、スラリー、硝子溶融体

石油化学

カナダの草原から輸送される原油が-20℃であろうと、製油所で行われる接触分解が500℃であろうと、私たちは正確なViscoScope®プロセス粘度計を用意しています。

・-20℃における石油製造プロセス
・500℃までの耐温性
・ATEX / IECEx認証取得

◆具体的な使用例

原油、パイプライン、アスファルト、ビチューメン、バンカー輸、軽油、各種潤滑油
