Fluid.iO 社ZMFシリーズは配管・タンクなどへの直接設置を可能としたトランスミッタ内蔵型のメンテナンスフリー・堅牢・小型ガスセンサです。測定可能なガスは標準ラインアップとして、二酸化炭素 CO2、メタン CH4、プロパン C3H8、六フッ化硫黄 SF6 用を取り揃えております。
ZMFシリーズガスセンサはメンテナンスフリーで信頼性の高い非分散型赤外線（NDIR）測定法を採用しています。

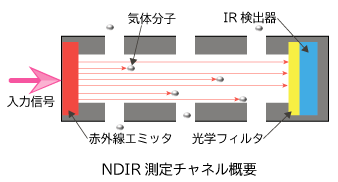

多くのガス分子は分子振動により特定波長の赤外線を吸収し、その量 ( 吸光度 )はガス分子の量に比例します。測定チャンネルにて IR エミッタより出力される赤外線はガスにより吸収されます。検出器直前に設置されている光学フィルタは特定波長以外の赤外線を除去し、ガス濃度を測定します。センサ内には測定および比較チャンネルが内蔵されており、光源のエージングを常に補正します。
 |
測定レンジ ・0～2,000ppm ・0～5vol% ・0～5,000ppm ・0～10vol% ・0～1vol% ・0～20vol% ・0～2vol% ・0～100vol% 測定精度 ・測定レンジの25%以下 ：±1%FS ・測定レンジの25%以上50%以下 ：±2%FS ・測定レンジの50%以上 ：±5%FS |
 |

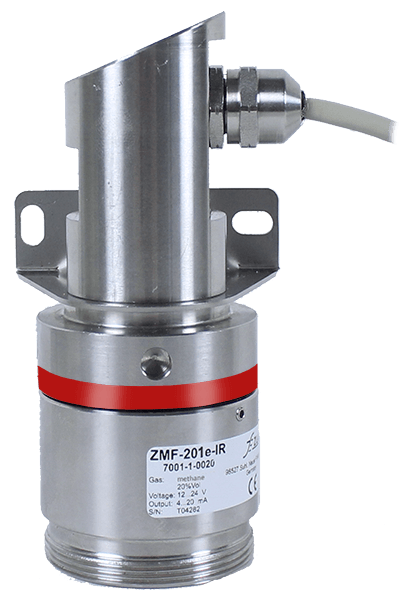

測定レンジ ・0～4.4vol% (100% LEL) ・0～5vol% ・0～100vol% 測定精度 ・測定レンジの25%以下 ：±1%FS ・測定レンジの25%以上50%以下 ：±2%FS ・測定レンジの50%以上 ：±5%FS |
 |

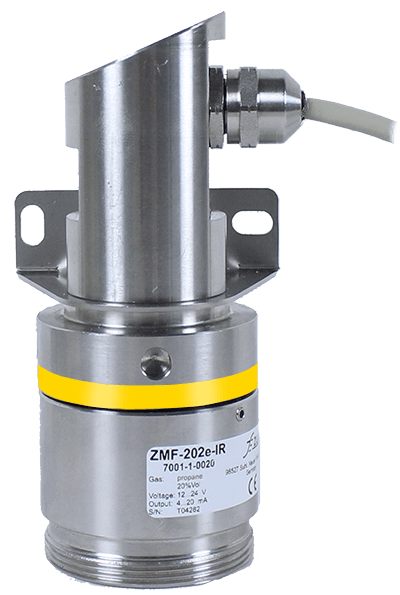

測定レンジ ・0～1.7vol% (100% LEL) ・0～2.1vol% 測定精度 ・測定レンジの25%以下 ：±1%FS ・測定レンジの25%以上50%以下 ：±2%FS ・測定レンジの50%以上 ：±5%FS |
 |

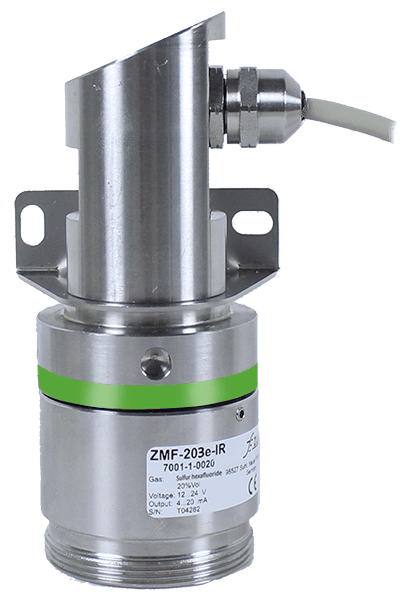

測定レンジ ・0～1,000ppm ・0～2,000ppm 測定精度 ・測定レンジの25%以下 ：±1%FS ・測定レンジの25%以上50%以下 ：±2%FS ・測定レンジの50%以上 ：±5%FS |

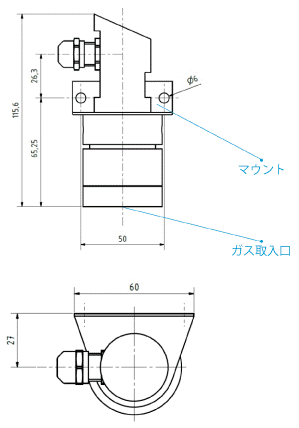

| ZMFシリーズの寸法はすべて同一です。 | |
|
 |
|
製品概要 |
|
|
測定方式 |
光学式 NDIR |
|
測定ガス供給 |
自己拡散方式 |
|
測定値出力 |
4-20mA |
|
電源供給 |
12～24V DC |
|
センサ本体材質 |
ステンレス |
|
ケーブル長 |
標準1.5m(ご希望により変更可能) |
|
使用環境 |
|
|
使用時温度 |
-40℃～60℃ |
|
保管時温度 |
-40℃～85℃ |
|
相対湿度 |
0～95% 結露無きこと |
|
測定関連 |
|
|
立ち上げ時間 |
約1分 |
|
応答時間 |
約30秒 |
