赤外線加熱単結晶育成システム（IRF)
棒状に焼き固めた粉末試料を、2つのハロゲンランプと双楕円鏡で集光加熱して試料を溶解し、高純度の単結晶を育成する装置です。
物性測定
表面解析
バイオ＆ライフサイエンス
光学クライオスタット/低温物性
リソグラフィー/単結晶製造
ヘリウムリカバリー
産業分野

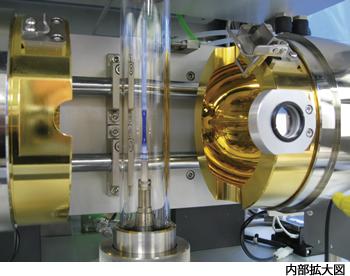

棒状に焼き固めた粉末試料を、2つのハロゲンランプと双楕円鏡で集光加熱して試料を溶解し、高純度の単結晶を育成する装置です。
フローティングゾーン（FZ）方式により、不純物の混入しない純度の高い単結晶を得ることができます。
溶融帯を長時間安定して維持するために、ランプ・反射鏡の計上を設計しており、軸方向に最適な温度勾配ができております。
本体据付のタッチパネルで全ての操作が可能、リアルタイムに単結晶の育成を観察することができます。
空冷コンプレッサー内蔵により、チラー・冷却水は一切不要です。
原料棒を成形するための油圧式プレスユニット
ノートパソコンを使用しての遠隔操作が可能となります
| 型式 | 双楕円型 | 四楕円型 | |
| ランプ | 数 | 2 | ４ |
| タイプ | ハロゲンランプ |
||
| ランプ出力 | 650 W ×2個 | 800 W ×4 個 | |
| 冷却方式 | 空冷式 |
||
| ランプ出力安定度 | 出力電圧変動：±0.01%（入力電圧±10%に対して） |
||
| 到達温度 | 溶融帯温度 | 2100℃（φ4mm） | 2100℃（φ６mm） |
| 主軸制御 | 単結晶育成サイズ | 最大 150mm×φ6mm | 最大 150mm×φ12mm |
| 駆動方式 | 上下独立 |
||
| その他 | 制御方法 | タッチパネル |
|
| モニタリング | CCDカメラでのリアルタイム観察可能 |
||
| 寸法 | W:800 mm × D:900 mm × H:1750 mm | W:800 mm × D:900 mm × H:1800 mm | |
| 重量 | 430 kg | 480 kg | |
| 電源 | 単相200V,20A |
||
詳細はお問い合わせください。
現在動画はありません。
棒状に焼き固めた粉末試料を、2つのハロゲンランプと双楕円鏡で集光加熱して試料を溶解し、高純度の単結晶を育成する装置です。
棒状に焼き固めた粉末試料を、2つのハロゲンランプと双楕円鏡で集光加熱して試料を溶解し、高純度の単結晶を育成する装置です。
高出力レーザ（1.5kW、2kW）を用いた浮遊溶融帯方式による低融点から高融点材料の高品質単結晶を育成するシステムです。
This novel system, based on technology developed by the RIKEN CEMS (Center for Emergent Matter Science) institute in Japan, promises the opportunity to grow materials unable to be grown by more traditional floating zone methods.
