インライン式超音波濃度計

超音波を用いた測定によって、溶液中の各成分濃度をプロセスの配管、タンクなどのインラインにて測定します。

メーカー

SensoTech

カテゴリ

エコ環境・産業ソリューション

インライン式超音波濃度計  LiquiSonic®について

SensoTech社製インライン式超音波濃度計  LiquiSonic®はドイツにて製造され、測定の主な原理は連続プロセスにおける超音波速度と密度の測定です。この測定方法を非常に精密にまた非常に使いやすいセンサー技術として完成させました。

濃度や密度の測定だけでなく、よくご利用いただくアプリケーションとしては、相界面の検出や重合や結晶化などの複雑な反応のモニタリングなどがあります。LiquiSonic®測定・分析システムは、最適な製品品質と最大のプラント安全性のモニタリングに寄与できます。原材料などの資源の効率的な利用に役立てることにより、コスト削減にも貢献させることができます。これまでに化学・製薬、鉄鋼、食品技術、機械・プラントエンジニアリング、自動車製造などの幅広い産業に導入されています。



音速は、音波の走時時間を測定することで簡単に計算することができます。その音速から液体の濃度または密度を計算します。Brix、固形分、乾燥物質、または懸濁液密度など、多くの濃度単位を表示することができます。

測定原理は時間測定のみで、優れた精度と長時間の安定性をデジタル数値として管理することができます。LiquiSonic®測定部には可動部がないため、機械的特性の経年劣化が抑えられるます。このセンサ特性より、ユーザーは他の測定センサと比較して得られる利点があります。

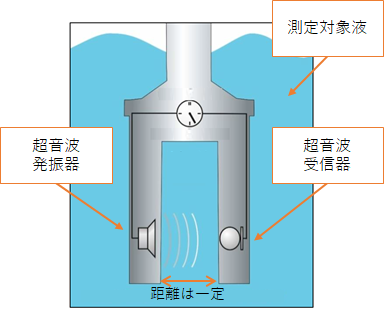

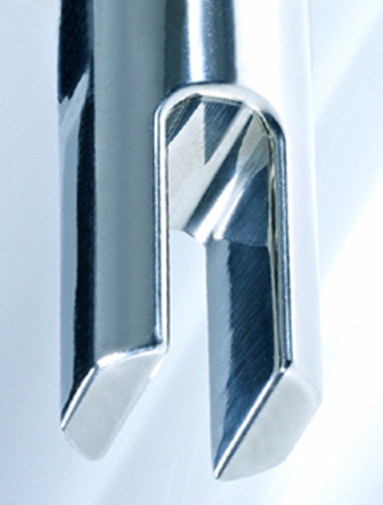

センサのファームウェアは、発振器と受信機の間の既知の距離を使用して音速を計算します(左図上 測定概念図)(左図下 測定部外観)

音速測定は、液体の導電率、色、濁度に依存せず、信頼性に優れています。対象物に依りますが、重量比で0.05%から0.1%の測定精度を達成します。音速測定に加えて、すべてのLiquiSonic® センサーには温度測定が内蔵されています。


一般的なアプリケーション
・濃度、密度測定
・相検出
・多成分分析(ガススクラバーや中和など)
・重合監視
・結晶化過程



一般的なアプリケーション
・濃度、密度測定
・相検出
・多成分分析(ガススクラバーや中和など)
・重合監視
・結晶化過程

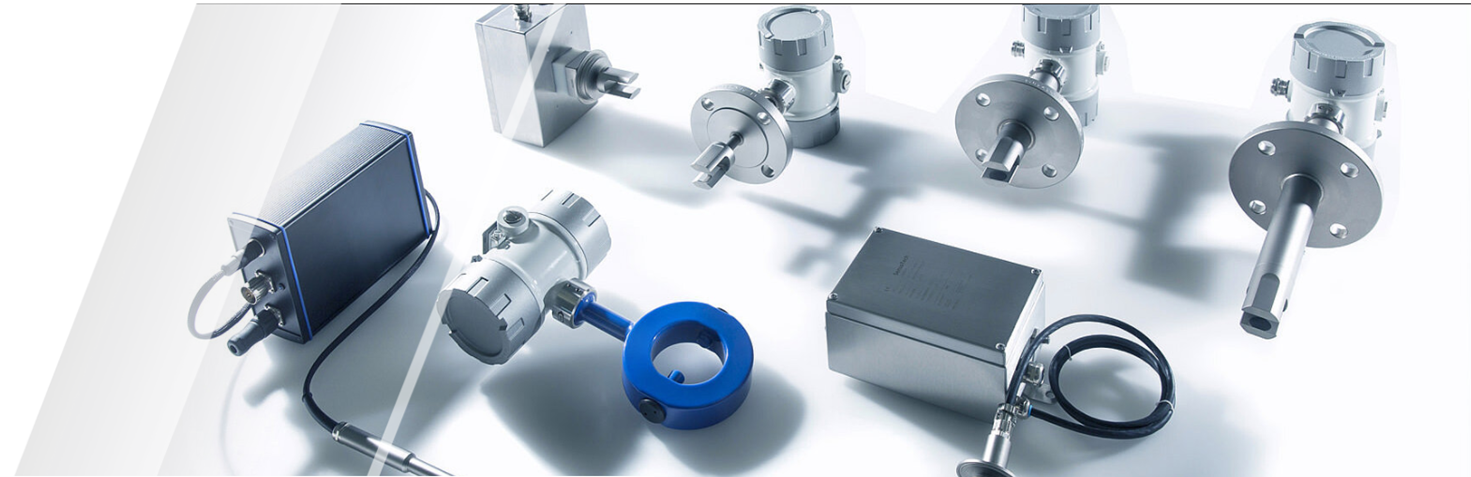

LiquiSonic® センサについて

多くのアプリケーション要件に対応するために必要となる他センサを含めて適切なセンサーを提案・提供しています。10mm (3/8“) までのチューブサイズへの取り付けが可能で、温測定を内蔵しているため、一般的なアプリケーションの推奨事項を簡単に満たすことができます。ご希望の取り付け長さ(挿入深度)と、多くの標準的な継ぎ手を提供することができます。

当社のセンサの標準バージョンはステンレス鋼SUS316Ti (DIN 1.4571 )です。また、ハステロイ、チタン、タンタルなどの特殊合金や、腐食防止対策が必要な化学的に腐食性のある物質のための各種プラスチックコーティングもご用意しています。

特長
・堅牢で完全に密閉されたセンサー設計
・独自のハイパワー化技術により、高濃度の気泡でも信頼性の高い結果が得られます。
・200 ℃、 MPaまでの広い動作温度と圧力範囲
・流量検出器やウェット/ドライ検出器などの追加オプションに対応
・デジタルセンサーのコンセプトは、高精度な結果、短い応答時間、安定したデータ伝送を保証します。
・高周波音波信号の形状をオンラインで表示(SonicGraph®)することで、最適なシステムセットアップを可能にします。

LiquiSonic® コントローラについて

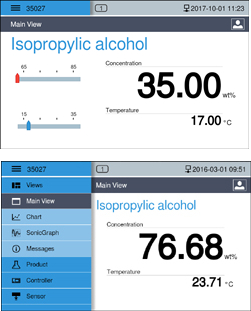

高解像度のタッチスクリーンを持つコントローラは最高の操作性を提供します。リアルタイムチャートはトレンドを表示し、現在のプロセスサイクルについて迅速かつ明確な情報を提供し、メニューと表示機能は明確にレイアウトされています。ユーザーインターフェースは直感的で使いやすいものとなっています。パスワードで保護されたユーザー管理と、すべてのプロセス値とイベントのための安定した包括的なデータメモリにより、システムのトレーサビリティ、信頼性、安全性が保証されています。

様々なデジタルインターフェースオプションにより、どのような制御システムにも簡単にデバイスを統合することができます。さらに、ブラウザ接続を介して、コントローラはPCやタブレットで操作することができます。

特長
・あらゆる光条件の下で最適な視認性と快適な操作性を持つ高精細 TFT タッチスクリーンが付属した最も新しいマイクロプロセッサ
・前面IP65の保護等級、オプションのラックマウントまたは追加の屋外用筐体にて設置
・4-20 mA I/O、リレー接点、フェイルセーフ接点、TCP/IPおよびフィールドバスインターフェース
・イーサネット、シリアルインターフェース、USBポート
・測定値の安定した記録とイベントトラッキングのための2GB SSDデータメモリ
・マルチチャンネルリアルタイムチャート
・日本語、ラテン文字、アジア文字、キリル文字を含む多言語のユーザーインターフェースと仮想キーボード
・さまざまなレベルのシステムアクセスセキュリティのためのユーザー定義パスワードコード
・測定条件の最適化のためのSonicGraph® (高周波ソニック信号のダイレクトビュー) (例:気泡)
・データおよびイベント情報の読み出し
・データシートおよびリポートの読み出し
・測定設定データセットの管理
・ユーザーによる測定設定データセットの計算とアップロード
・PCまたはタブレットのブラウザを介してコントローラを安全にリモートコントロール
