日本カンタム・デザイン株式会社 > 表面解析 > カスタム原子間力顕微鏡 NaniteAFM

カスタム原子間力顕微鏡 NaniteAFM

一般的なSPM装置には、サンプルの大きさやサンプルステージの可動域に制限があります。大きなサンプルを破壊せずにそのまま測定したり、傾きのあるサンプルに合わせて測定したい場合には、カスタムAFMによるソリューションをご提案します。

資料請求・お問い合わせ

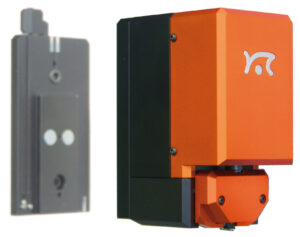

ヘッドユニット

必要とされるスキャン範囲や分解能、目的に合わせてヘッドユニットを選択できます。一般的なソリューションでは、カメラを内蔵した汎用NaniteAFMヘッドユニットが適しています。より高い分解能や液中測定が必要な場合にはFlexAFMヘッドユニットを選択できます。

AFM head	XY範囲	Z範囲	Zノイズ (static)	Zノイズ (dynamic)	内蔵カメラ
Nanite 110	110 μm	22 μm	350 pm	90 pm	top +side
Nanite 70	70 μm	14 μm	350 pm	90 pm	top + side
Nanite 25	25 μm	5 μm	80 pm	30 pm	top + side
Flex 100	100 μm	10 μm	100 pm	35 pm	–
Flex 10	10 μm	3 μm	100 pm	35 pm	–

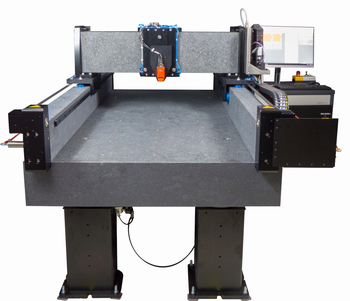

品質管理用の計測システムへのカスタムソリューション。

Nanite小型AFMヘッドモジュールにより、汎用AFMでは対応が難しい形状・大きさのサンプルへの対応をご提案可能です。

Gwyddionによる解析方法

Gwyddion splash

Gwyddionは、SPM解析に用いられるポピュラーなツールです。使い方は、以下の資料をご覧ください。

・Gwyddionによる解析方法 (PDF)

カタログダウンロード

NaniteAFM(英語)
