PSG社製ガス測定用パーツ – 加熱式サンプルライン（加熱導管）

ドイツ・AGT-PSG社はガス測定用サンプリングパーツの専門メーカーです。

加熱式サンプルライン(加熱導管)は、ガスサンプルをガスサンプリングプローブからサンプル調整システムまたは分析装置に移送するという重要な役割を担っています。加熱は、霜よけ(30℃)と400°Cまでの温度維持の間で操作することができ、主に電気式加熱ケーブルが使用されますが、蒸気式加熱チューブもPSGの製品ラインナップの一部となっています。

資料請求・お問い合わせ

加熱式サンプルライン（加熱導管）カテゴリー

加熱されたサンプルラインは、その柔軟性と曲げ半径の観点から2つのカテゴリーに分けられます。

フレキタイプライン

フレキタイプラインは、曲げ半径がラインの外径の約6倍となり、通常、すぐに使える状態でお届けいたします。

長さは30cmから100m（ご要望によりさらに長いラインも製作可能）で、温度コントローラの使用が必要となります。

成形タイプライン

成形タイプラインは頑丈な外装が特徴です。

また、カット・トゥ・レングス(自由切取)技術により、ラインを必要な長さに短くすることも可能です。

特許取得済みのチューブバンドルPSG Ex2およびPSG Ex3は、危険な静電気から効率的に保護し、市場ではユニークな成形タイプジャケットと組み合わせて、ライン全体でのATEX証明書が提供されます。

テクノロジー

厚肉の押し出し成形による耐炎性、耐候性に優れたTPU、PE、PVCの外装を持つ堅牢なラインには、並列ヒーターケーブルが使用されています。

断熱材は、加熱式またはグラスファイバーを使用しています。内部のラインにはPTFE、PFA、ステンレス、特殊合金製のラインを最大12本まで使用でき、交換も可能です。

PSG BASIC 成型ラインの特長

◆ 温度コントローラによる温度調節

◆ PSG 基本パラレル加熱ケーブル

◆ 最大 200℃までの温度制御

◆ 最大300mまで延長可能

◆ 0.5mごとに長さを調節することができ、設置現場での組み立てまたは完成品として出荷可能

◆ 厚肉押出成形、難燃性、耐候性に優れたPVC、PE、TPU製アウタージャケットによる堅牢な設計

◆ 内部ラインはPTFE、PFA、ステンレス鋼または特殊合金製をし使用可能

◆ オプションで最大12本の内部ラインを構成可能

◆ オプションで内部ラインの交換が可能

製品ラインナップ

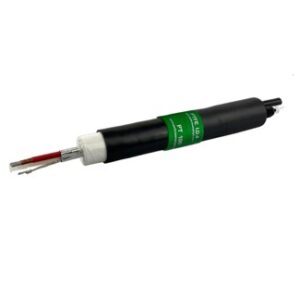

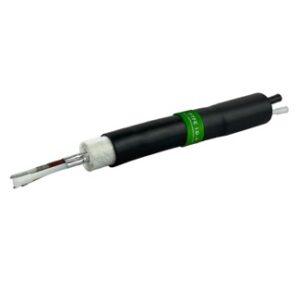

PSG Basic Extruded	PSG Plus Extruded	PSG Process Extruded
保持温度200℃までのサンプルライン、CEMS用現場にて長さ調節可能、最長300m（加熱回路60m）、最大2本のPTFEインナーチューブ	保持温度200℃までのサンプルライン、CEMS用カットトゥレングス、最大長300m（加熱回路73m）、PTFE /PFA内管（交換可能オプション対応）	保持温度120℃までの自己制御式サンプルライン、PTFE/PFAまたはステンレスチューブ、カットトゥレングス対応

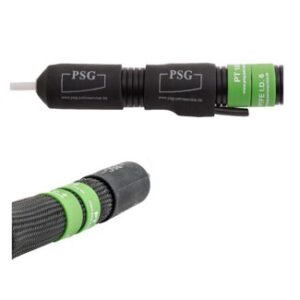

PSG Basic Flex	PSG Plus Flex	PSG Plus Extruded Flex

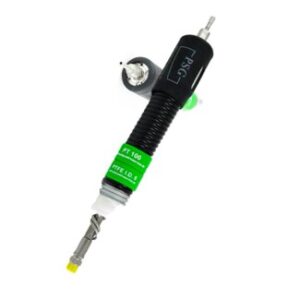

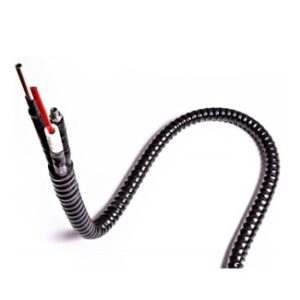

保持温度200℃までのサンプルライン、CEMS用PTFE/PFAチューブ、柔軟なPA 12ジャケット、工場仕上げ(カットトゥレングス未対応)	加温温度200℃までのサンプルライン、PTFE/PFAチューブ、工場仕上げ(カットトゥレングス未対応)、極めて堅牢なリングウェルジャケットとの共押出し成形	加温温度200℃までのサンプルライン、PTFE /PFAチューブ、カットトゥレングス対応、最大長300m（加温回路73m）、小さい曲げ半径

PSG Process Extruded Flex	PSG Process Extruded ATEX 150	PSG Process Extruded ATEX 180
保持温度120℃までの自己制御式サンプルライン、PTFE/PFAまたはステンレスチューブ、カットトゥレングス対応、小さい曲げ半径	保持温度150℃までのサンプルライン、PTFE/PFAまたはステンレスチューブ、カットトゥレングス対応、ATEX Zone 1: II 2G Ex IICおよびIECEx認証取得済み	保持温度180℃までのサンプルライン、PTFE/PFAまたはステンレスチューブ、カットトゥレングス対応、ATEX Zone 1: II 2G Ex IICおよびIECEx認証取得済み

PSG Process Extruded ATEX	PSG Process Extruded ATEX²	PSG Process Extruded ATEX³
保持温度180℃までのサンプルライン、PTFE/PFAまたはステンレス鋼チューブでカットトゥレングス、ATEX Zone 1: II 2G Ex IICおよびIEcEX認証取得済み	保持温度120℃までの自己制御式サンプルライン、PTFE/PFAまたはステンレスチューブ、カットトゥレングス対応、ATEX Zone 1: II 2G Ex IIB認証済み	保持温度120℃までの自己制御式サンプルライン、、PTFE/PFAまたはステンレスチューブ、カットトゥレングス対応、ATEXゾーン1：II 2G Ex IIC認証済み

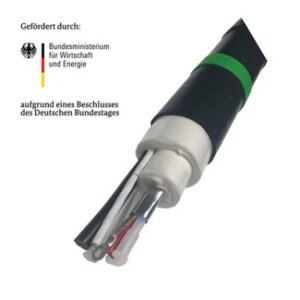

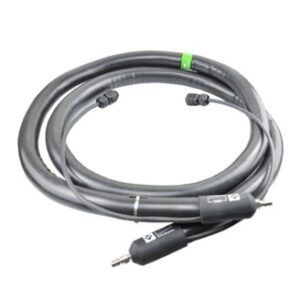

PSG Process Extruded Hybrid	PSG Plus Flex Plane
オールインワンサンプルライン、保持温度200℃まで、サンプリングプローブと予熱済みバックパージエアの完全な制御のための構成	保持温度200℃までのサンプルライン、PTFE/PFAチューブ、共押出しジャケットの工場仕上げ(カットトゥレングス未対応)

PSG BASIC 諸元

施工データ
最大使用温度	℃	200
断熱材 / 重量	kg/m	加熱式またはグラスファイバー / 1
断熱材厚さ	mm	10
加熱ケーブルタイプ		PSG Basicパラレル加熱ケーブル
外部ジャケット		2mmPVCまたはPE、TPU
外径	mm	内部ライン 1本×6mm：42 2本×6mm：43 2本×8mm：45
最小曲げ半径	mm	外径の8～10倍
周囲温度	℃	-20～65
最大使用圧力(絶対圧)：PTFE	bar	DN4/6：5.6 DN6/8：4.5
最大使用圧力(絶対圧)：SUS316L	bar	400
保護等級		IP64 (EN60529)
最大加熱ライン長	m	60
電気関連データ
使用電力	W/m	60
電気接続		3mシリコンコネクタケーブル、オープンエンド(標準で含む)
電源		230V、50/60Hzまたは 120V、50/60Hz(オプション)
230V、50/60Hz　注文番号
1本 x 6mm　PTFE 内部ライン	1m	54003267
1本 x 8mm　PTFE 内部ライン	1m	54003084
1本 x 6mm　PTFE 交換可能内部ライン	1m	54003139
2本 x 6mm　PTFE 内部ライン	1m	54003305
2本 x 8mm　PTFE 内部ライン	1m	50030601
1本 x 6mm　ステンレス内部ライン	1m	54003377
1本 x 8mm　ステンレス内部ライン	1m	54003378
防爆仕様アッセンブリ　注文番号
シリコンキャップ仕上げ		50084005
電源ケーブル付シリコンキャップ仕上げ		50085004
PTFEキャップ仕上げ		50085003
電源ケーブル付PTFEキャップ仕上げ		50085002
施工現場仕上げオプション　注文番号
シリコンキャップ仕上げ		50084007
電源ケーブル付シリコンキャップ仕上げ		50050470
PTFEキャップ仕上げ		50084003
電源ケーブル付PTFEキャップ仕上げ		50084002

詳細はお問合せください。
