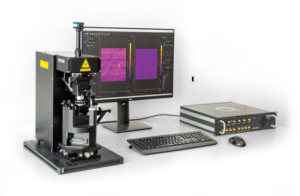

Qnami社製　走査型NV顕微鏡 Qnami ProteusQ

Qnami ProteusQは、完全な量子顕微鏡システムです。原子レベルで磁性材料を分析するための初の走査型NV（窒素-空孔）顕微鏡です。Qnami ProteusQシステムには、最先端の電子機器とソフトウェアが搭載されています。その柔軟な設計は将来の調整や拡張、機能のアップグレードが可能です。独自のQnami ProteusQ量子技術は、サンプルの最も微細な特性や設計、製造プロセスの微視的な変化の影響を直接見るための高精度な画像を提供します。

資料請求・お問い合わせ

■走査型NV顕微鏡　Qnami ProteusQ 特長

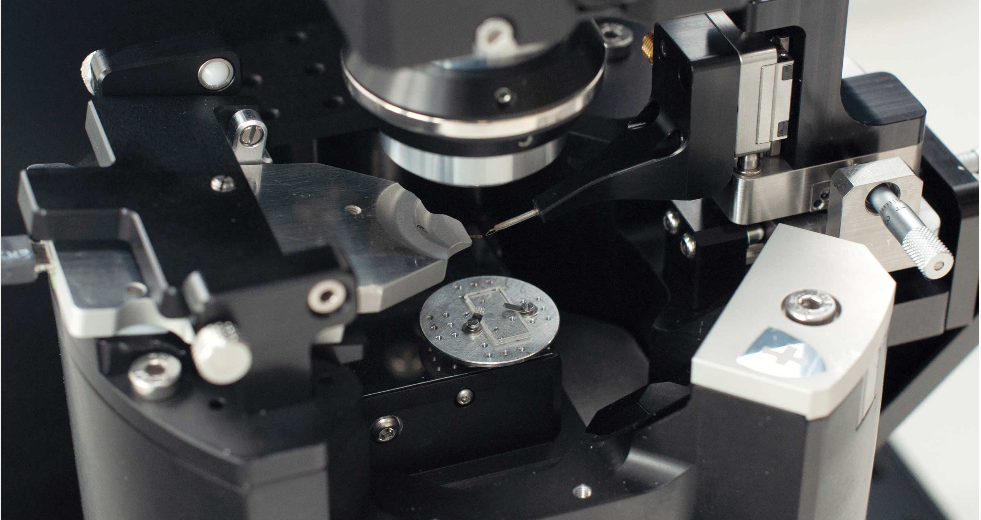

■実績のある堅牢なプラットフォーム

・光学とAFMの世界的リーダーである堀場製作所製を搭載
・超低ドリフト、クローズドループスキャナー
・安定した光学設計

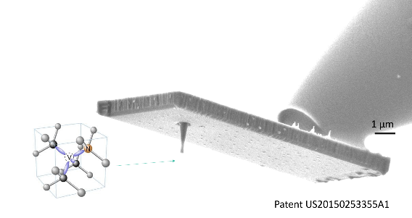

■Quantilever™ と互換性のあるNV SPMヘッド

・迅速で安全なチップ交換
・近距離無線アンテナの簡単なアプローチ
・シングルスピン量子センサ

■専用の高周波電子機器

・光学的に検出された磁気共鳴分光法
・オプションの高周波パルス機能

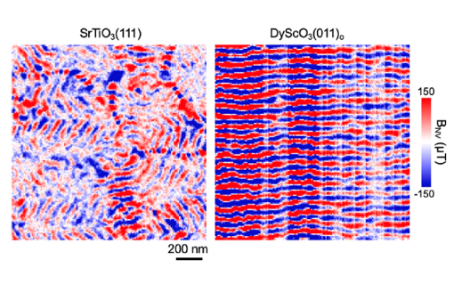

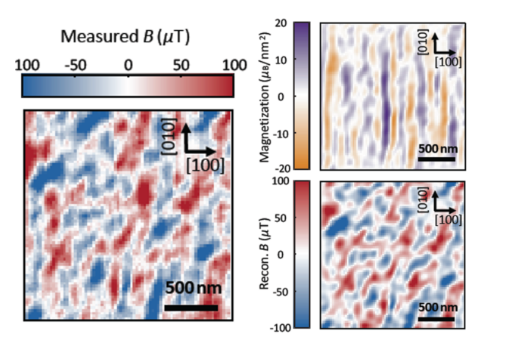

測定例

迅速なサンプルプレビューから詳細な分析まで

LabQソフトウェア

完全なスキャニングNVシステムは、ProteusQ顕微鏡、フォトンカウンティングモジュールを備えたマイクロ波信号発生器、およびシステムソフトウェアで構成されています。

Qnami ProteusQは、ナノの世界への新しい洞察を与えてくれますが、その背後にある量子機構が邪魔になることは避けたかったのです。オープンソースの Qudiフレームワーク上に構築されたLabQソフトウェアは、さまざまな計測モードを直感的にガイドし、必要な答えをできるだけ早く得ることができます。

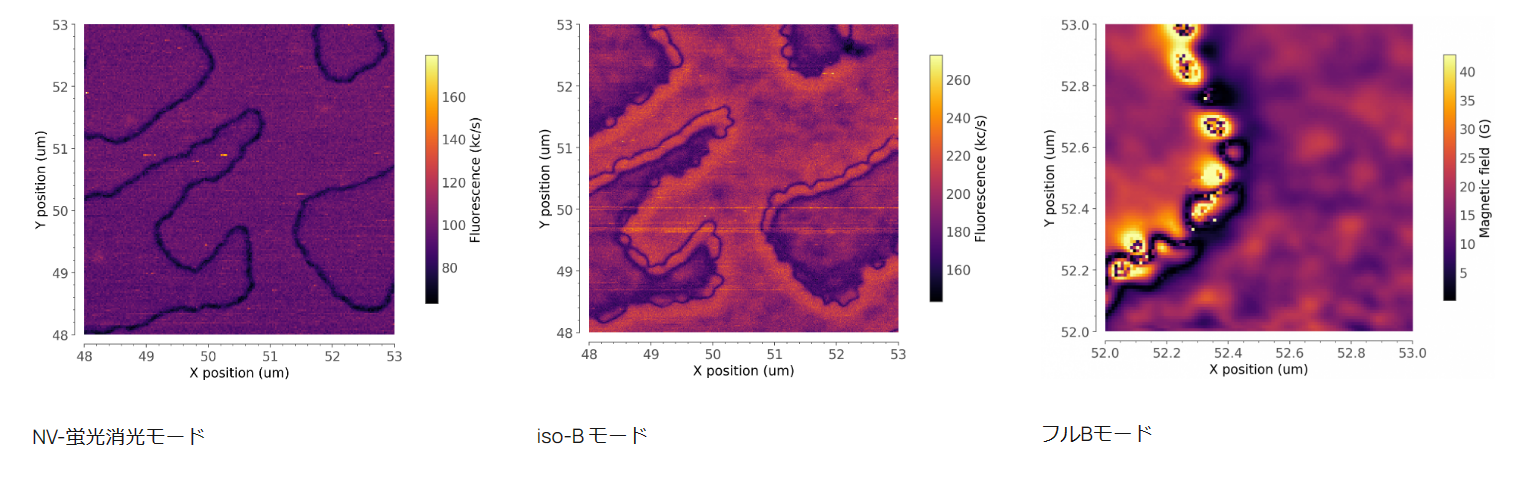

■ 迅速なサンプルプレビューから詳細な分析まで

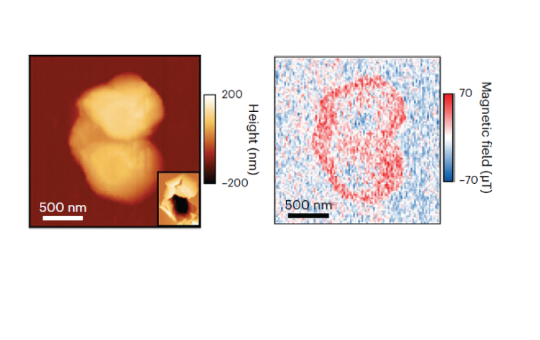

■ 地形と磁場の同時マッピング

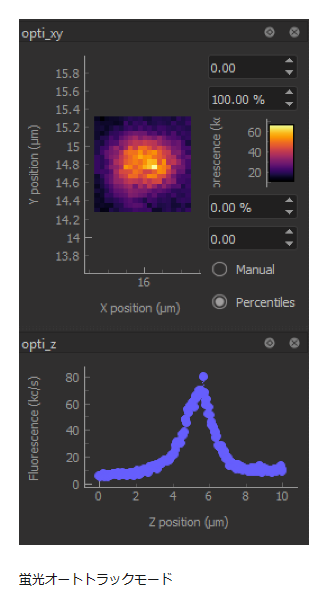

■ 蛍光オートトラックモード
■ 独自のスクリプトを作成し、カスタムメイドのプロトコルを実行

Next level in precision

Qnami ProteusQは、研究に新たなウィンドウを開き、スマートでエネルギー効率の高いエレクトロニクスの設計、作成、提供におけるイノベーションを推進するための新しいレベルの制御を提供します。

☆正確

幅広い磁気信号をナノスケールの分解能で単一原子層までマッピングし、材料科学などに役立てることができます。

☆直感的

自動化された操作、チップとサンプルの交換はわずか数分で完了します。量子の専門知識も必要ありません。

☆進化

ProteusQを調整、拡張、アップグレードします。測定値を同期し、Jupyter Notebook (Python) を使用して独自のプロトコルを実行します。

メーカーサイト

仕様

AFM

5x5x15 mm³ 電動アプローチシステム、XYZサンプル位置決め用、位置決め分解能<1 μm
100x100x15 (+/-10%) um³ XYZピエゾクローズドループサンプルスキャナ、XY非線形性0.05%、Z非線形性0.05%
ノイズレベル:
　0.1nm RMS　 @静電容量センサー「オン」 200Hz帯域幅（XY dimension)
　0.02nm RMS　@静電容量センサー「オフ」 100Hz帯域幅（XY dimension）
　<0.04nm RMS @Z軸静電容量センサー　　1000Hz帯域幅
最大サンプルサイズ:40x50mm²、厚さ15mm
カンチレバー・チューニングフォーク・プローブホルダー
小型マイクロ波近接場アンテナを内蔵
4 x 4 mm ³ xyz 手動ステージ、1 μm の分解能<近接場アンテナ測位用
対物レンズにNVバイアスマグネットを装着(上下方向:-2.5〜+2.5mT、手動調整可能)

光学

100倍プランアポ無限遠補正対物レンズ、NA=0.7、作動距離:6mm
30x30x10μm³ XYZクローズドループピエゾ対物スキャナ、M26 x 36 TPIネジ付き
LEDイルミネーターとUSB産業用CMOSカメラ(DFK 22AUC03)を含むビデオ顕微鏡トップチャンネル、744×480 pxl (0.4Mpxl)、4.46×2.88mm²センサーサイズ
アップストレートフォトンコレクションと50umマルチモードファイバー出力カプラーを備えた共焦点光学ユニット
光ダイオードレーザー(λ=515±5nm)、波長可変出力0.01-20.0mW(焦点時)
単一光子計数モジュール
