同軸配線

オックスフォード・インストゥルメンツでは、RF信号用の多様な同軸配線を提供しています。
当社のシステムでは、すべての LOS ポートに装備または2次インサートのプレートに埋込みといった、いずれかの方法によるサーマルクランプを利用した同軸配線を使用します。どちらの方法においても、良好なシグナルラインの対策がなされていますのでご心配はありません。

同軸配線は、新規装置の工場出荷時にシステムと一緒に取り付けられています。または個別にご注文や、既存装置へのアップグレードとしてご注文することも可能です。既存装置へのアップグレードの場合は、そのシステムの注文番号をご準備ください。

資料請求・お問い合わせ

当社のセミリジッド同軸線は、SMAコネクタ（18GHzまで）とSK（2.92mm）コネクタ（40GHzまで）が提供可能です。

材料（内部/外部導体）は様々な選択肢があります。ステンレススチールSS/SS、キュプロニッケルCuNi/CuNi、ベリリウム銅BeCu/BeCu、ニオブチタンNbTi/NbTi（4K以下の超電導線用）。その他の導体材料については、ご要望に応じて対応いたします。

セミリジッド同軸は、UT085（2.19mm）とUT034（0.86mm）があります。

当社の極低温アッテネータは、0、6、8、10、20、25、30dBが提供できます。

NEW! 　最新の同軸配線では、極低温用アダプターを採用し、接続部を1つ減らすことができます。これにより、信号損失の低減が可能です。アッテネーター本体は、LOSポートのプレートまたはSIプレートに直接放熱可能な構造です。

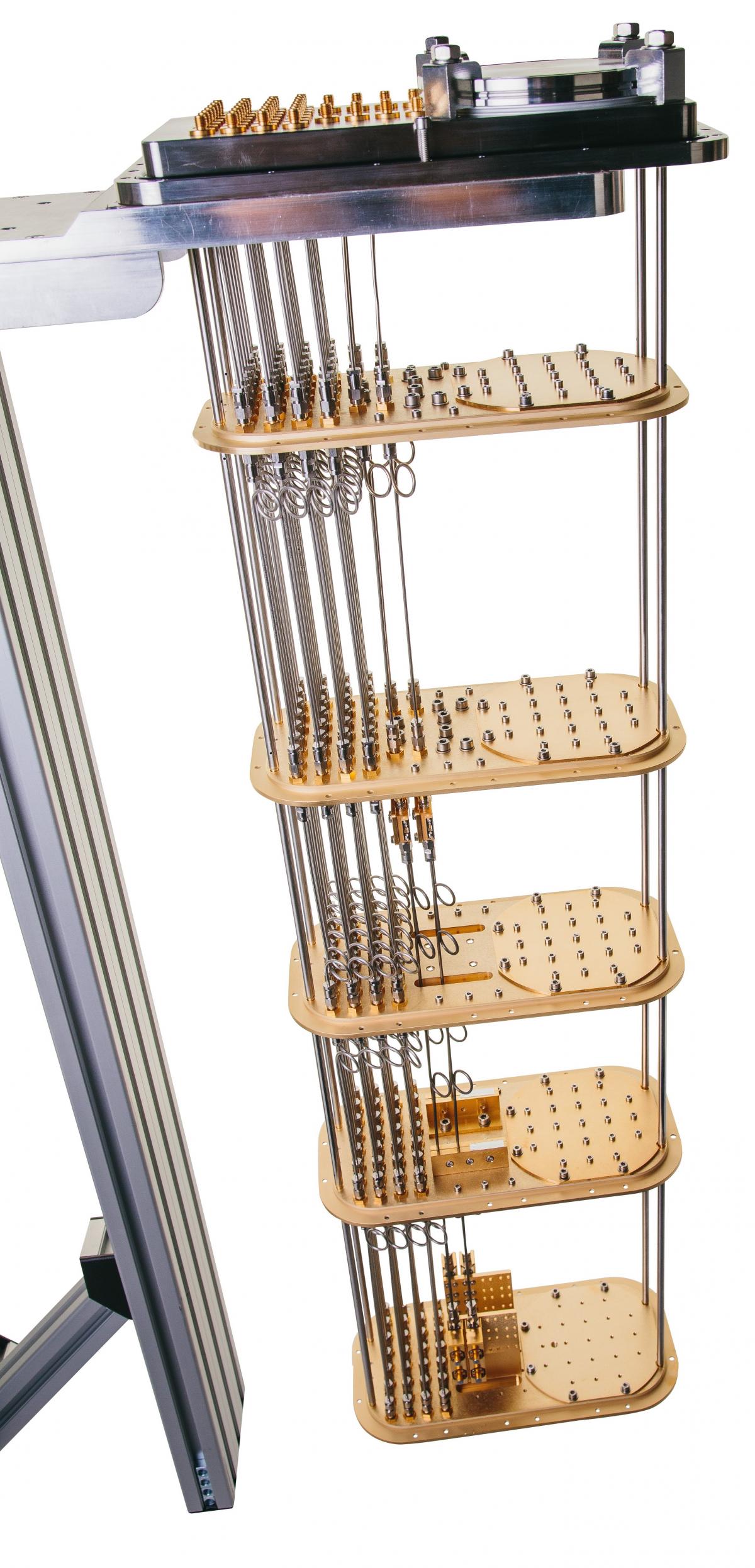

当社のセミ・リジッド同軸は、LOS（Line-of-Sight）ポートに挿入可能なスティック状、2次インサートに直接取り付けられる形、又は単線、コネクターやアッテネーター単品として購入可能です。

対応製品:

・Proteox5mK (1 x ISO100 - 同軸最大37本、1 x ISO63 - 同軸最大21本、2 x KF40 - 各最大6本)
・ProteoxMX (2 x KF40 - 各同軸最大6本、1 x Secondary Insert - 同軸最大128本)
・ProteoxLX (2 x 2次インサート - 同軸最大各128本)
・KelvinoxMX, KelvinoxHA, KelvinoxTLM, HelioxVL

Triton、TritonXLシステムでもアップグレードとして対応が可能です！

詳細はお問い合わせください。
