超電導マグネット（ソレノイド型マグネット、スプリットペアマグネット、ベクトルマグネット）（製品詳細）

超電導マグネット（ソレノイド型マグネット、スプリットペアマグネット、ベクトルマグネット）

超伝導マグネットの設計に60年以上の経験を持つ当社は、マグネットと極低温システムの開発、製造、サポートにおいて、高い技術的専門知識と実践的なエンジニアリングの経験により、お客様のアプリケーションや実験ニーズに対応した高効率かつコンパクトなソリューションを提供しています。

最大20Tの高磁場ソレノイドマグネットと最大15Tのスプリットペアマグネットにより、量子材料探索、物性物理学、ビームライン試料環境などのアプリケーションに対応することができます。このようなマグネットは通常、希釈冷凍機、3He冷凍機、可変温度インサート (VTI) など、適切な低温サンプル環境と組み合わせることができます。

当社のベクトルローテートマグネットは、磁場を2軸または3軸で回転させる能力を備えており、量子テクノロジーや凝縮系物理学におけるさまざまなアプリケーションをサポートしています。

ご想像の通り、当社のマグネットテクノロジーは、無冷媒 Cryofree® および液体ヘリウム冷却の「ウェット」マグネットの両方に対応しており、標準的なマグネットデザインは、当社の極低温プラットフォームである Proteox、TeslatronPT、SpectromagPT、および Integra に適合しています。オックスフォード・インストゥルメンツが持つ豊富な専門知識と実績がもたらす信頼性により、特定のアプリケーションや実験ニーズに適した特殊なマグネットの設計も可能です。特殊なアプリケーションの場合、当社の専門技術営業、アプリケーション、エンジニアリングチームがサポートし、設計に必要なすべての側面についてお客様とご相談させていただきます。

資料請求・お問い合わせ

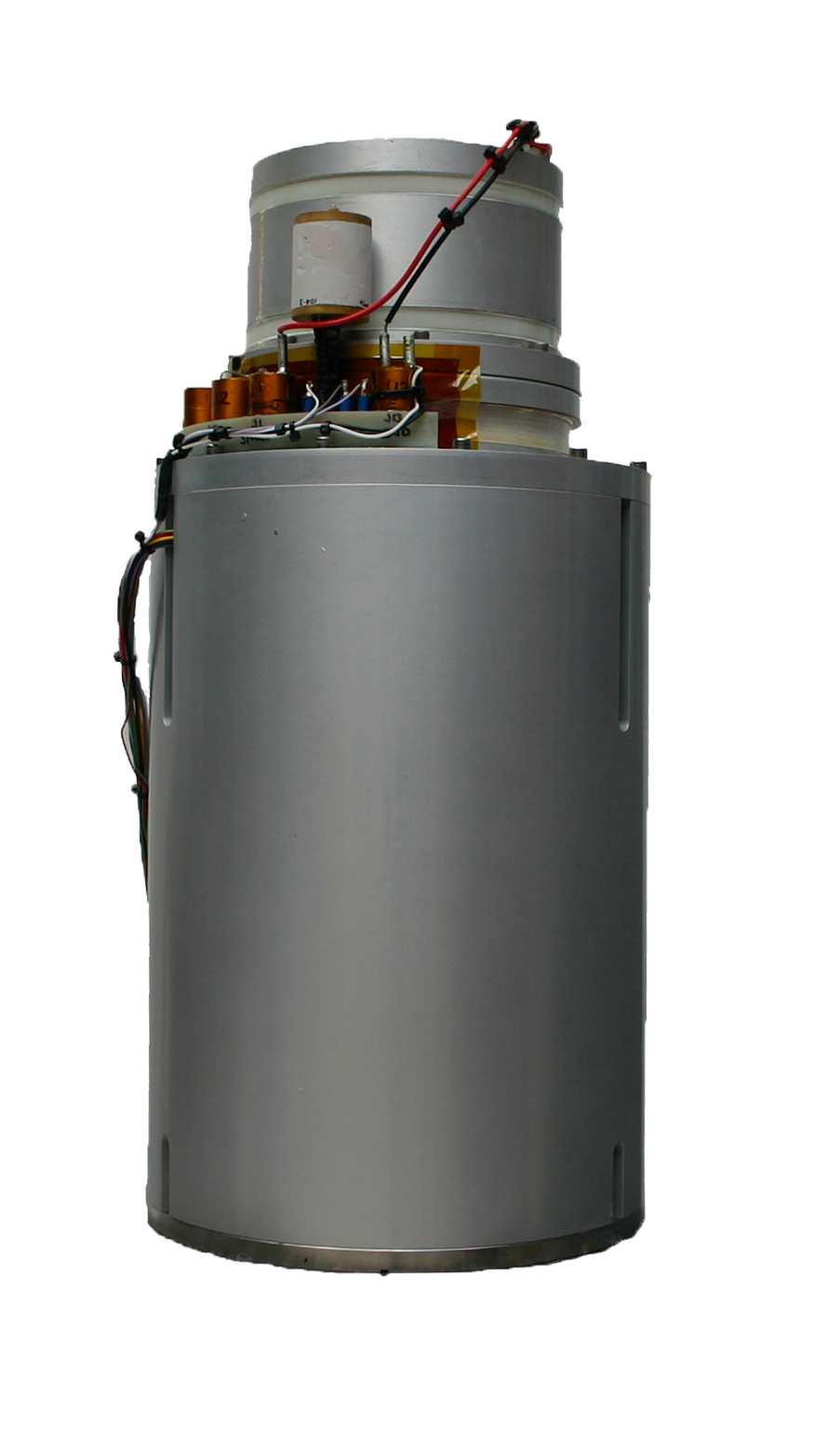

ソレノイド型マグネット

ソレノイド型マグネットにより、最も効率的な高磁場生成が可能です。オックスフォード・インストゥルメンツの独自の設計力と高性能超電導線材の使用により、非常にコンパクトなソリューションが実現します。

〇4.2 K 液体ヘリウム冷却で最大 20 T
・SS-NMR、EPR、ESRアプリケーションに使用可能な高均質、高持続性マグネット (通常 16 T)

・超高磁場開発やダークマターなどの特殊アプリケーション用マグネット

〇最大16 T Cryofree® (無冷媒)
・Proteox 希釈冷凍機用マルチフィールドボア

・Proteox 希釈冷凍機用アクティブシールドマグネットオプションにより、全体的な浮遊磁場を最小化し、ミキシングチャンバーでの渦電流加熱を緩和するために軸方向磁場を低減できます。

・VTI 搭載 TeslatronPT 最大 14 T (標準 8 T)

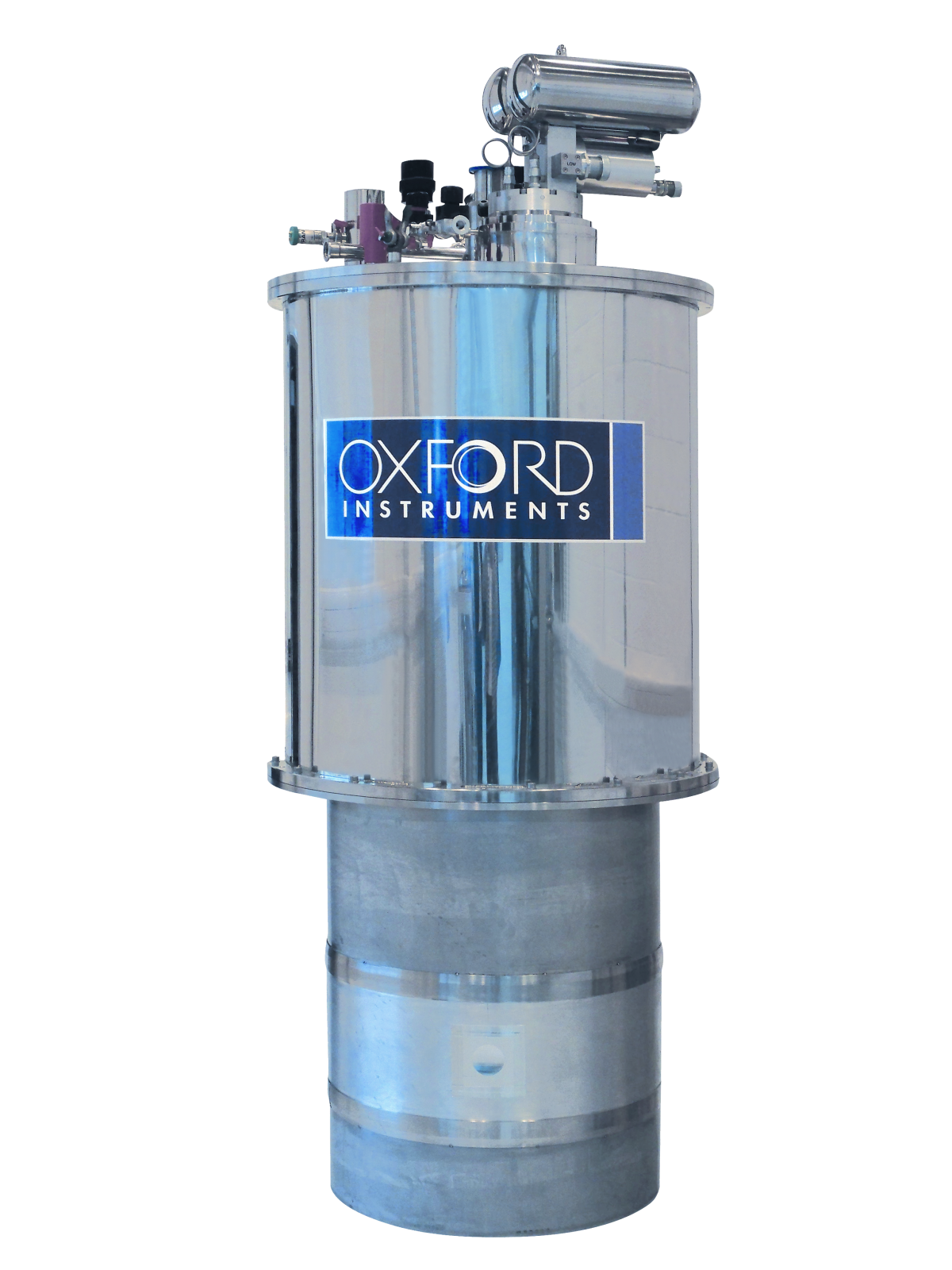

スプリットペア型マグネット

オックスフォード・インストゥルメンツは、ビームライン、光学および超伝導線材試験アプリケーション用の高磁場スプリットペアマグネット開発のパイオニアです。

〇中性子および X 線環境におけるアプリケーションに特化したマグネット設計による高磁場ソリューション
・「従来の」液体ヘリウム冷却および高効率ヘリウム再凝縮システム

・Cryofree® 無冷媒システム

・平行および横方向の磁場アクセスが可能な垂直または水平磁場制御

・浮遊磁場フットプリントを最小化するアクティブシールドが利用可能

・偏光中性子ビームのゼロ磁場シフトを可能にする非対称コイル設計が可能

〇SpectromagPT 磁気光学システム用 7 T オプション

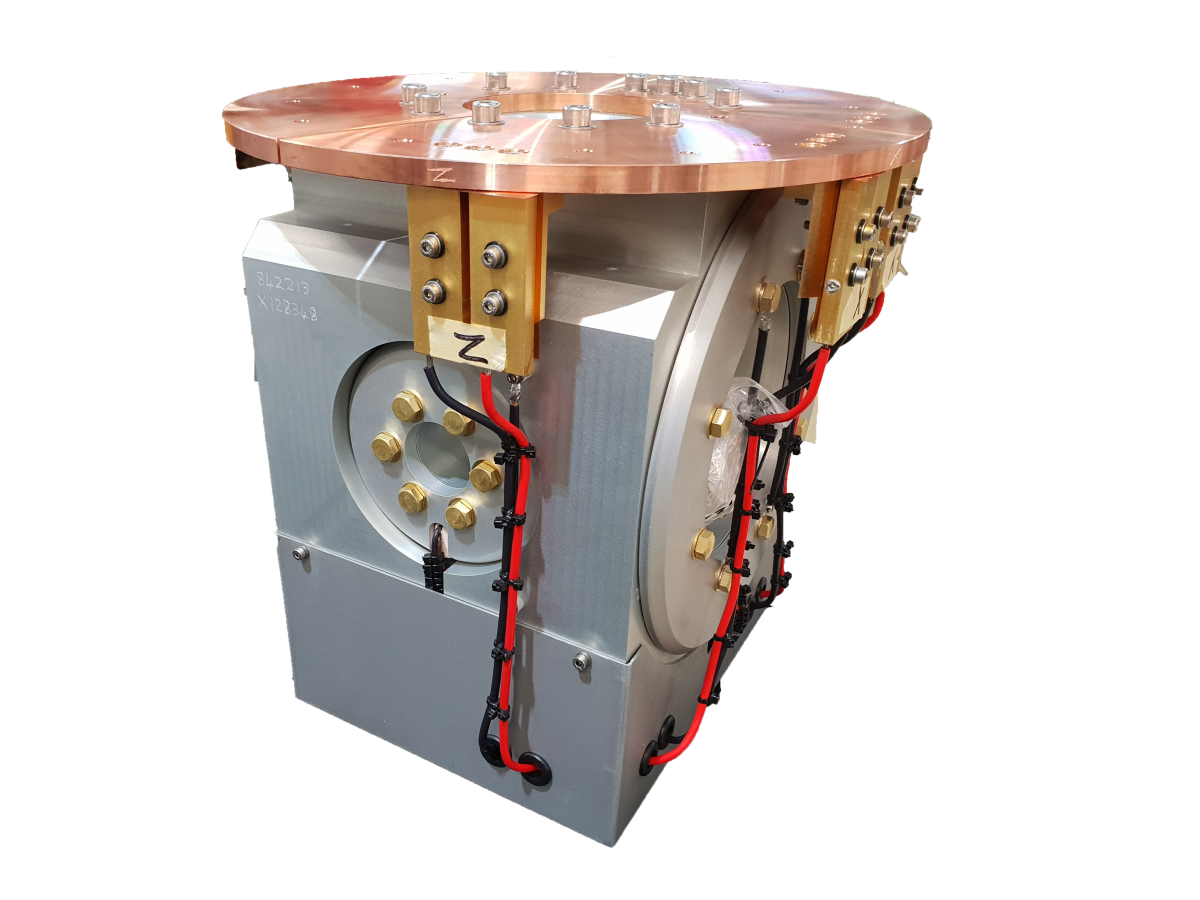

ベクトルマグネット

ベクトルローテート超伝導マグネットは、磁場に対して試料を機械的に回転させるのではなく、磁場ベクトルを電気的に傾けたり回転させたりすることができるため、さまざまな実験が可能になります。

・磁場ベクトルを 2 軸または 3 軸に傾けたり回転させたりすることが可能

・Proteox や TeslatronPT システムに統合可能な Cryofree® 無冷媒ベクトルマグネット

詳細はお問い合わせください。
