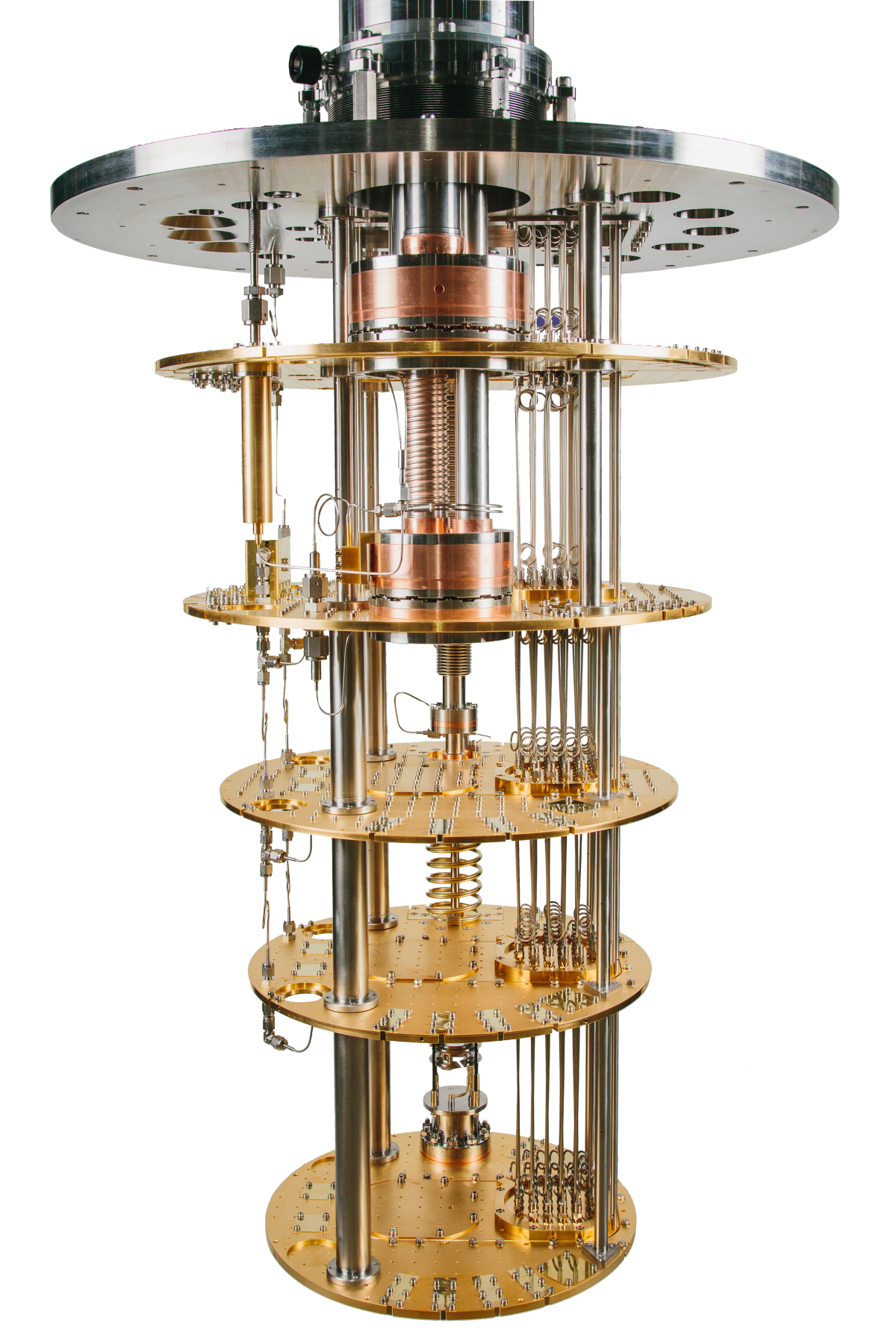

ProteoxMX

ProteoxMX 多くの配線容量に対応し、多数の実験に対応可能なモジュール式の無冷媒希釈冷凍機

Features

・カスタマイズ可能な 2 次インサートに最大128*のSMAコネクタを搭載。豊富なLOS（Line-of-Sight）ポートを備え多数の同軸配線が必要なアプリケーションに対応。
　〇配線オプションについてはお問い合わせください。
・直径360 mmのミキシングチャンバ―プレートにより、大容量の試料室空間へ様々な実験セットアップを取り付け可能。
・カスタマイズ可能な自立型 2 次インサート。
・複数の 2 次インサートを用いても、DC配線、同軸配線、低温エレクトロニクス、試料は完全に対応。
・特許取得済みのガスギャップ・ヒートスイッチ技術により、システム内プレート間の熱伝導を自在にコントロール。
・新開発のガスハンドリングシステムにより、ミクスチャーガスを長期間保持する信頼性が向上。

Platform Solutions

ソフトウエア

・ローカルでの装置制御に加え、OSに依存しないウェブベースのソフトウェアを利用して装置へリモートアクセスが可能。
・ワンボタン操作のための自動化ルーチン。
・完全なマニュアル制御と、プログラム可能インターフェースを利用したカスタムルーチン制御に対応。
・ライブプロッティングによる強力なデータ参照・グラフ化パッケージ付属。

システム

・ガスハンドリングシステムを全面的に再開発し、長期的なミクスチャーの保持のために最小限の配管接続箇所とO-ring接続数を実現。
・高剛性フレームを採用し振動を最大限に低減することにより、アクティブダンピングが不要。
・相互に互換性のあるモジュール式でアップグレード可能なプラットフォーム。

カスタマイズ可能な 2 次インサート

複数のユーザーや複数の実験を行う場合、又はシステムを長期間運用することを考えた場合に最適なオプションです。サイドローディングの 2 次インサートは、Proteoxシステム間で相互に交換することも、装置から取り外して作業台で実験セットアップを組み付けることも可能です。光学実験では、システムの外で光学的アライメントを行うことができるため、セットアップ時間を短縮可能です。

カスタム化された 2 次インサートを使用することで、同軸配線、サーキュレーターやアンプなどの低温エレクトロニクスを製造時に工場で組み込んでテスト後に納品することにより、システム到着後すぐに実験が始められます。

・2 次インサートに必要な部品を直接組付け。
・工場で敷設できる低温エレクトロニクス用ブラケットを多数用意。
・アンプやアイソレータを同軸配線に組み付けて、試料空間を最大限活用。
・最大 128 本の SMA コネクタに対応の 2 次インサート。

Options / Accessories

2 次インサート

標準的なアクセスポートを超えて、2 次インサートは、DC配線、同軸配線、受動部品を含む一連の実験セットアップに対応。

・フレキシブルなモジュール形式により、多様なアプリケーション要求に適応
・117 mm × 25 2mm の大型長方形 LOS アクセスポート。カスタマイズ可能な 1 枚のプレートとして、または ISO100 ポート 2 個と各種標準オプションで構成可能。
・2 次インサートは、特許取得済みのボトムローディングシステムをオプションでご注文いただけます。これにより、迅速なサンプル交換が可能になり、マグネットとの組み合わせも可能になります。

標準的オプション

ISO100-2

標準構成は ISO100 ポート ×2、複数の ISO100 オプションにより実験に適した配線が可能。

・ISO100 ポートあたり最大 37 本の UT85 コアックス
・実験用ハードウェアの取り付け用に、格子状の M3 ネジ穴加工済ブランクプレートオプション。

BLL-60

・60 mm サンプルパックに対応し、コールドフィンガーアセンブリによる迅速なサンプル交換が可能になる 2 次インサート。

BLL-72

・72 mm サンプルパックに対応し、コールドフィンガーアセンブリによる迅速なサンプル交換が可能になる 2 次インサート。

2 次インサートの代替となるブランクプレートオプション

・2 次インサートが不要の場合、格子状の M3 ネジ穴加工済ブランクプレートをオプションで用意。

カスタマイズ 2 次インサートオプション

・実験ニーズに合わせて 2 次インサートをカスタマイズ。

Key Specifications

Base temperature	<10mK
Cooling power at 20mK	>12μW
Cooling power at 100mK	>450μW
Sample space diameter	360mm plate
Line-of-sight-access	1 x Secondary Insert (117mm×252mm) 2 x KF40,2 x KF25
PTR options	1.35W, 1.50W, 1.80W
Temperature control range	10mK to 30K with magnet at full field
Magnet options	Solenoid: up to 14T Vector rotate: up to 9,1,1T Field cancellation:<10mT

詳細はお問い合わせください。
