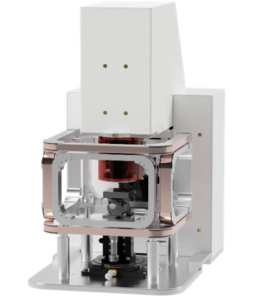

量子ダイヤモンド顕微鏡は、NVセンターベースの測定技術の感度と広視野顕微鏡を組み合わせた最初のシステムです。磁区、電気部品の電流の流れ、岩石中の鉱物の分布、あるいは血液中の単一細胞さえもリアルタイムで検出することができます。大面積の局所磁場分布の精密測定が必要なあらゆるアプリケーションに適しています。
NV アンサンブルを利用した広視野磁場イメージング手法
空間解像度は 1 ミクロン未満まで、視野は最⼤ (4 × 4) mm² まで調整可能です。
同じ光学システムを使⽤してサンプルの磁気画像と光学画像を収集し、簡単に重ね合わせができます。
ダイヤモンドセンサーは磁場の⼤きさと⽅向の再構築を可能にし、磁気源分布の優れた再構築を実現します。
EuQlidのパートナーであるElement Six 社によって製造され、マイクロスケールの磁場マッピング アプリケーション向けに最適化された特性を備えています。
極低温や真空システムなど特別な環境下は不要で、室温の条件下で動作します。
●Ferrumで簡単に測定
取得中のデータのライブ視覚化を含む、直感的なグラフィカル ユーザー インターフェイスを備えた完全に統合されたソフトウェアです。
●広範囲の磁気イメージング専用に開発
新しい機能が継続的に更新され、専⾨のEuQlid技術スタッフによってサポートされます。
●リアルタイムデータ分析
GPUで高速化された一連の解析ツールを使用して、⽣のハイパースペクトル画像データから磁場マップまでを数秒で作成します。

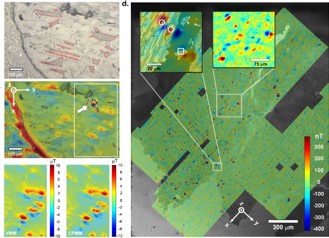

量⼦ダイヤモンド顕微鏡を使⽤した地質学的サンプルの画像化
|
磁気感度 |
< 5 μT/Hz1/2 (1 μm 空間分解能) , < 200 nT/Hz1/2 (10 μm 空間分解能)) |
|
最小空間解像度 |
≤ 1 μm |
|
視野角 (FoV) |
FoVあたり最大(4 × 4)mm²(より大きなサンプルは、タイリング、電動ステージでイメージング可能) |
|
ダイナミックレンジ |
0.2mT以上 |
アプリケーション
■ 量子研究
ダイヤモンド中の窒素空孔（NV）欠陥を利用した研究に最適なプラットフォームです。NV集合体のスピン特性の解析や、結晶格子ひずみのマッピングなど、さまざまな量子研究に活用されています。
■ 物性研究
材料科学や凝縮系物理の分野でも幅広く利用されています。たとえば、磁気メモリに用いられる薄膜磁性体の評価や、グラフェンデバイス中の電流によって生じる磁場の観測などに応用されています。
■ エレクトロニクス
電子デバイス内の電流が生成する磁場を高精度にマッピングすることができます。これにより、パッケージを除去したチップの高分解能イメージングや、動作中デバイスの活動モニタリング、基板レベルでの磁場分布解析などが可能になります。
■ 岩石磁気学
地質試料の残留磁化研究においても有効なツールです。微細な磁化構造の可視化により、地磁気履歴の解析や岩石形成過程の理解に貢献します。
