製品情報

光学測定用クライオスタット

光学用クライオスタットOptistat, Microstatは、液体窒素、液体ヘリウム、およびCryofree®（無冷媒）での極低温サンプル環境を提供します。

特長

光学用クライオスタットOptistat, Microstatは、多様なアプリケーションに対応する極低温サンプル環境を提供します。
液体窒素、液体ヘリウム、およびCryofree®（無冷媒）で、真空下または熱交換ガス下での光学低温測定が可能です。
温度範囲は2.3 K未満から500 Kに及びます。
フォトルミネッセンスやラマン測定、IR測定等の光学分光測定において極めて効率的かつ費用対効果の高いクライオスタットです。光学定盤上や顕微鏡下での実験、分光器に組み込むこともできます。

Optistatシリーズ／Microstatシリーズ製品比較

モデル	OptistatDN	OptistatDN-V	OptistatCF	OptistatCF-V	OptistatDry BLV	OptistatDry TLEX	MicrostatHe	MicrostatRes
冷媒	液体窒素	液体窒素	液体窒素液体ヘリウム	液体窒素液体ヘリウム	無冷媒（GM冷凍機）	無冷媒（GM冷凍機）	液体窒素液体ヘリウム	液体窒素液体ヘリウム
サンプル環境	熱交換ガス	真空	熱交換ガス	真空	真空	熱交換ガス	真空	真空
ベース温度	77.2 K	77.2 K	3.4 K	3.2 K	6.5 K(光学窓4面)	6.5 K(光学窓4面)	3.2 K	3.4 K
最低到達温度	77.2 K	77.2 K	2.3 K*	2.2 K*	<3 K (ブランク窓)	<4 K (ブランク窓)	2.2 K*	2.7 K*
最高温度	300K (500K**)	500 K	300K (500K**)	500 K	300 K	300 K	500 K	500 K
温度安定性 (/10分)	±0.1 K	±0.1 K	±0.1 K	±0.1 K	±0.1 K	±0.1 K	±0.1 K	±0.1 K
サンプルスペース	20 mm Ø	40 mm Ø	20 mm Ø	30 mm x 58 mm	40 mm x 50 mm	20 mm Ø	20 x 5	20 x 5
室温からの冷却時間	20 mins	20 mins	10 mins	10 mins	<2.5 hrs (LX20), <3 hrs(DC12)	6 hrs	< 10 mins	< 15 mins
振動	n/a	n/a	<0.1 µm RMS***	<0.1 µm RMS***	<10 µm RMS***	<10 µm RMS***	<0.1 µm***	<20 nm***
配線	10 DC	10 DC	10 DC	10 DC	20 DC (LX20) 12 DC (DC12)	10 DC	10 DC	10 DC

*40m3/Hrのロータリーポンプ使用時／**内窓に銅ガスケットのサファイア窓使用時／***設置環境による。設置場所の振動対策が必要。

機種

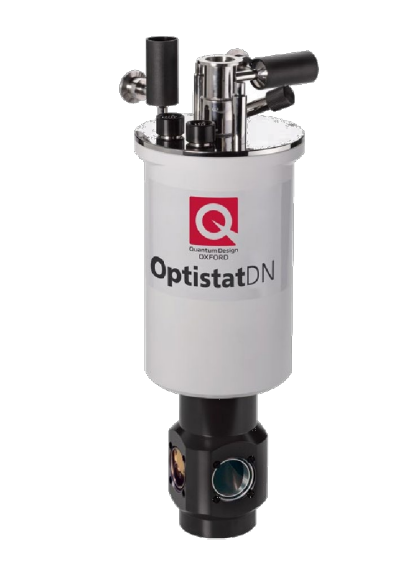

液体窒素バス式光学測定用クライオスタット OptistatDN

OptistatDNは、室温から液体窒素温度までの光学測定を行うクライオスタットです。
開口角が大きく集光率が高いので、フォトルミネッセンスやラマン測定に適しています。
また、照射面積が大きいため、小さなシグナルを捕らえることが出来るので、紫外あるいは可視領域の吸収分光やFTIRにも最適です。
また、DC配線10本が標準装備されており、電気的な測定にも対応します。

OptistatDNは、トップローディング方式を採用し、試料をサンプルロッドに取り付ける構造により、短時間での試料交換が可能となります。
試料が置換ガス雰囲中にあるため、熱接触のとりにくいパウダーや低熱伝導の試料の冷却に向いています。

OptistatDN 標準システム構成

クライオスタット本体
無水石英窓セット（内窓、外窓） 4面
（500K仕様は内窓がサファイになります。）

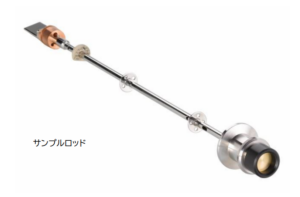

標準サンプルロッド（計測用DC配線10本）

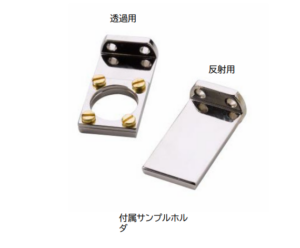

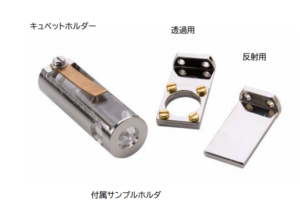

透過用サンプルホルダー（φ15mmアパーチャ)
反射用サンプルホルダー
キュベットホルダー

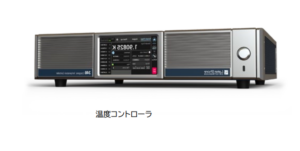

温度コントローラ（PID 制御：1系統）
クライオスタット簡易架台

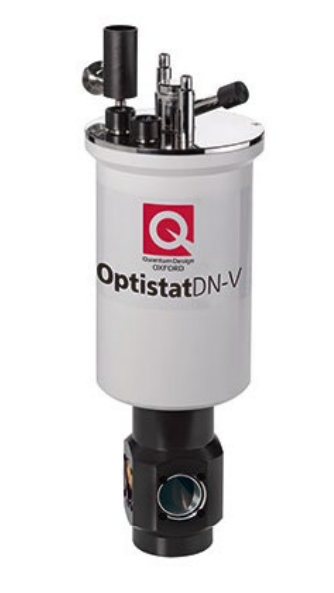

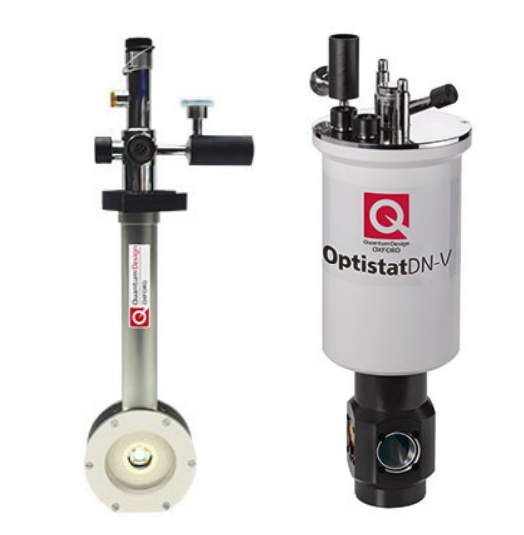

液体窒素バス式光学測定用クライオスタット OptistatDN-V

OptistatDN-Vは、室温から液体窒素温度までの光学測定を行うクライオスタットです。
開口角が大きく集光率が高いので、フォトルミネッセンスやラマン測定に適しています。
また、照射面積が大きいため、小さなシグナルを捕らえることが出来るので、紫外あるいは可視領域の吸収分光やFTIRにも最適です。
近紫外から遠赤外まで波長領域に応じて、各種窓材の選択及び交換が可能です。
また、DC配線10本が標準装備されており、電気的な測定にも対応します。

OptistatDN-Vは、試料空間が真空中にあり窓の数が一枚（1方向）ですむため、微弱な発光の測定に向いています。
試料空間を大きく取ることができ、様々な試料形状に対応できます。

OptistatDN‐V 標準システム構成

クライオスタット本体
無水石英窓セット 4面
透過用サンプルホルダー（φ15mmアパーチャ)
反射用サンプルホルダー
温度コントローラ（PID 制御：1系統）
クライオスタット簡易架台

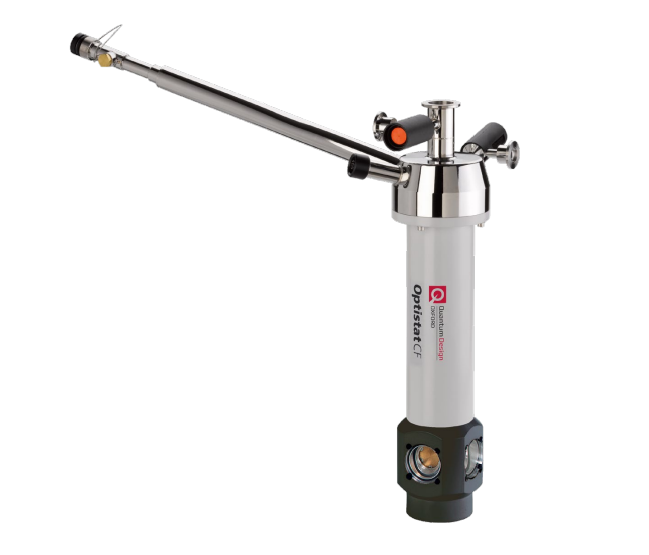

連続フロー式光学測定用クライオスタット OptistatCF

OptistatCFは、ヘリウム温度下で光学測定を行うクライオスタットです。
開口角が大きく集光率が高いので、フォトルミネッセンスやラマン測定に適しています。
照射面積が大きく、小さなシグナルを捕らえることが出来るので、紫外及び可視領域の吸収分光やFTIRにも最適です。
また、DC配線10本が標準装備されており、電気的な測定にも対応します。

OptistatCFは、トップローディング方式を採用し、試料をサンプルロッドに取り付ける構造により、短時間での試料交換が可能となります。
サンプルロッド（オプション）の位置決め機構により、試料の位置決めを容易に行うことができます。
置換ガス（ヘリウム)雰囲気中で冷却を行いますので、試料全体にわたってより均一な試料温度の制御が可能になります。また、液体試料にも対応します。

OptistatCF 標準システム構成

クライオスタット本体
無水石英窓セット（内窓、中窓、外窓） 4面
（500K仕様は内窓がサファイになります。）
標準サンプルロッド（計測用DC配線10本）
透過用サンプルホルダー
反射用サンプルホルダー
温度コントローラ（PID 制御：1系統）
ヘリウムトランスファーチューブ
ガスフローコントローラ
ガスフローポンプ

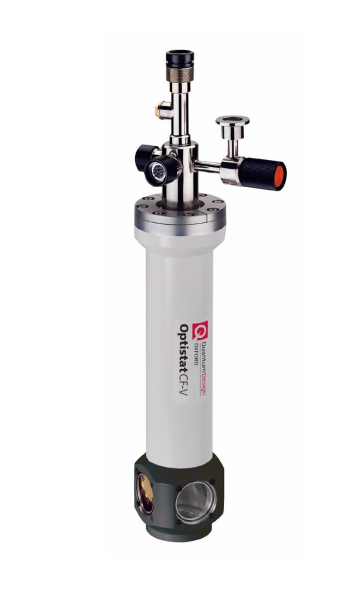

連続フロー式光学測定用クライオスタット OptistatCF-V

OptistatCF-Vは、ヘリウム温度下で光学測定を行うクライオスタットです。
開口角が大きく集光率が高いので、フォトルミネッセンスやラマン測定に適しています。
照射面積が大きく、小さなシグナルを捕らえることが出来るので、紫外及び可視領域の吸収分光やFTIRにも最適です。
近紫外から遠赤外まで波長領域に応じて、各種窓材の選択及び交換が可能です。
また、DC配線10本が標準装備されており、電気的な測定にも対応します。

OptistatCF-Vでは、試料が断熱真空中に置かれるため、必要とされる窓が少なく、その分透過率が大きくなるのが利点です。
試料空間を大きくとることができ、さらに様々な窓材で高温下（500K）での使用が可能です。
大容量ロータリーポンプの使用により、最低温度が2.3Kまで到達可能です。
ポンプを使用しない加圧式のPushモードでは、ポンプによる機械的な振動を除くことができます。

OptistatCF‐V 標準システム構成

クライオスタット本体
無水石英窓セット 4面
透過用サンプルホルダー
反射用サンプルホルダー
温度コントローラ（PID 制御：1系統）
ヘリウムトランスファーチューブ
ガスフローコントローラ
ガスフローポンプ

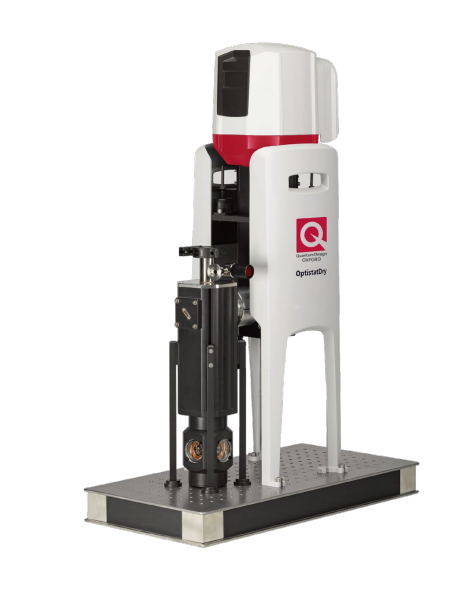

無冷媒トップローディング式光学測定用クライオスタット OptistatDry TLEX

OptistatDry TLEXは、トップローディング式の無冷媒光学測定用クライオスタットです。
熱交換ガスの試料環境は、生物学、ライフサイエンス、化学実験など、真空環境に適していない試料に必要とされる冷却環境を実現します。試料交換はクライオスタットを冷却したままトップローディングプローブにより容易に迅速に行えます。

トップローディングプローブによりクライオスタットは冷却したまま約45分で容易に迅速に交換できます。
コンプレッサーの冷却方式に空冷式・水冷式からご選択いただけます。
熱交換ガス雰囲気で、粉末や液相の試料を含む熱伝導率の低い試料に最適です。
f/1.0の広い開口角とφ15mmのクリアアクセス窓により、広角な測定が可能です。
小型なボディ、シュラウド部分はコンパクトで、分光器等光学機器への取付けが容易です。

OptistatDry TLEX 標準システム構成

クライオスタット本体
無水石英窓セット（内窓、中窓、外窓） 4面

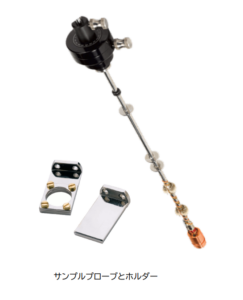

標準サンプルロッド（計測用DC配線10本）
透過用サンプルホルダー
反射用サンプルホルダー
温度コントローラ（PID 制御：1系統）
クライオスタット架台
GM冷凍機およびコンプレッサー

GMコンプレッサー仕様

冷却方式	空冷式	水冷式
入力電源	単相 200V 50Hz 単相 208-230V 60Hz	単相 200V 50Hz 単相 208-230V 60Hz
消費電力	2.4 kW @ 50Hz 2.6 kW @ 60Hz	2.4 kW @ 50Hz 2.6 kW @ 60Hz
サイズ	444 x 453 x 876 mm, 103kg	444 x 453 x 617mm, 73kg

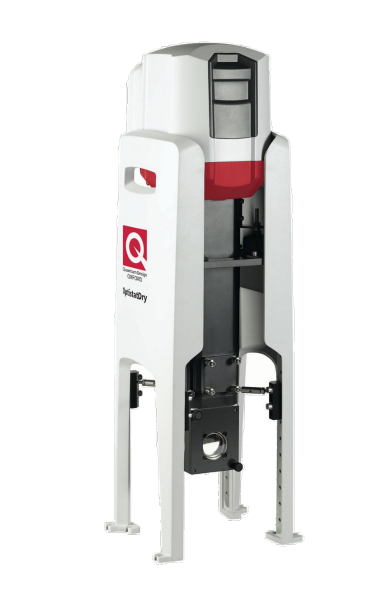

無冷媒ボトムローディング式光学測定用クライオスタット OptistatDry BLV

OptistatDry BLVは、冷媒を必要としないクライオスタットで、広い温度領域での光学測定・電気抵抗測定等にご利用いただけます。
ユニークなボトムローディング機構により試料へのアクセスが容易です。
試料は断熱真空槽に設置されるため、広いサンプルスペースを確保でき、また光学窓が室温部のみのため、測定波長域に合わせて様々な窓材をご使用いただけます。
試料の取り付けはサンプルホルダータイプとサンプル近傍まで配線されてサンプルパックタイプの2種類からご選択いただけます。

ボトムローディング式の採用により、テイル部分が取り外し可能で、容易にサンプル交換が可能です。
サンプル空間がφ40mmｘ50mmで大きなサンプルにも対応可能です。
コンプレッサーの冷却方式に空冷を採用しており、面倒な冷却水配管は不要です。
f/1.0の広い開口角とφ28.0mmのクリアアクセス窓により、広角な測定が可能です。
小型なボディシュラウド部分はコンパクトで、分光器等光学機器への取付けが容易です。

OptistatDry BLV 標準システム構成

クライオスタット本体
無水石英窓セット 4面

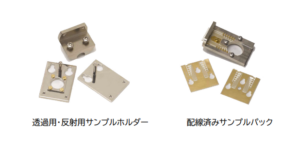

透過用サンプルホルダーまたは配線済み透過用サンプルパック
反射用サンプルホルダーまたは、配線済み反射用サンプルパック
配線済みサンプルパック
温度コントローラ（PID 制御：1系統）
クライオスタット架台
GM冷凍機およびコンプレッサー

GMコンプレッサー仕様

冷却方式	空冷式	水冷式
入力電源	単相 200V 50Hz 単相 208-230V 60Hz	単相 200V 50Hz 単相 208-230V 60Hz
消費電力	2.4 kW @ 50Hz 2.6 kW @ 60Hz	2.4 kW @ 50Hz 2.6 kW @ 60Hz
サイズ	444 x 453 x 876 mm, 103kg	444 x 453 x 617mm, 73kg

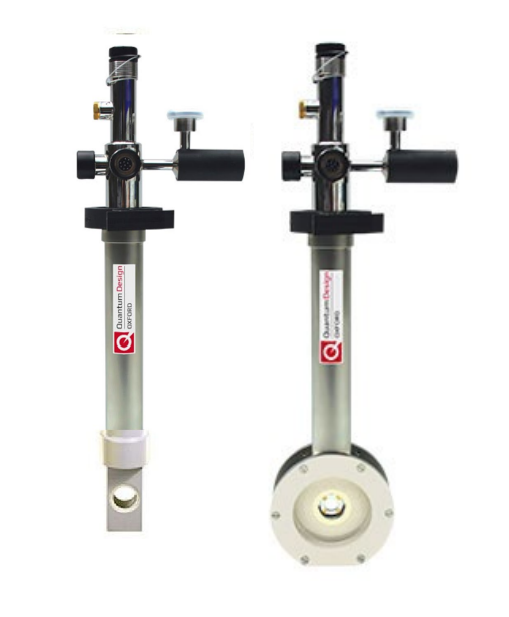

顕微測定用光学クライオスタット MicrostatHe

MicrostatHeは、顕微鏡下での低温環境を提供致します。
ミクロ・ナノ領域での顕微FT-IR 、顕微ラマン、顕微PLなどの精密測定に最適です。
また、表裏2面に窓をセットすることにより、透過測定にも対応します。

小型かつ軽量。
バキュームローディングの液体ヘリウム連続フロー式の定番クライオスタットです。縦置き・横置きで使用でき様々な実験環境に対応します。
OptistatCF-Vのテールセットと互換性があり顕微・マクロ双方のフレキシブルな低温測定を実現します。
MicrostatHe-R角型コンパクト（30x22mm）なRectangular Tail （オプション）は電磁石などへの挿入が容易で、磁場中分光測定を可能にします。
ロータリーポンプの使用により、最低温度2.3Kまで到達します。

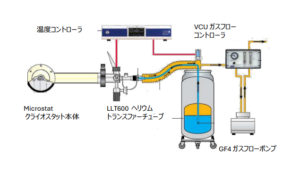

MicrostatHe 標準システム構成

MicrostatHeクライオスタット本体
温度コントローラ
LLT600 ヘリウムトランスファーチューブ
VCU ガスフローコントローラ
GF4 ガスフローポンプ
透過用サンプルホルダー
反射用サンプルホルダー

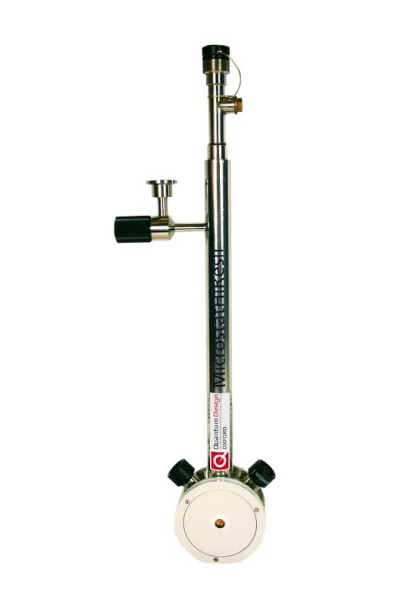

低振動顕微測定用光学クライオスタット MicrostatHiRes

MicrostatHiResは、顕微鏡下での低温環境を提供致します。
ミクロ・ナノ領域での顕微FT-IR 、顕微ラマン、顕微PLなどの精密測定に最適です。
また、表裏2面に窓をセットすることにより、透過測定にも対応します。

MicrostatHiResは、顕微測定用クライオスタットの中では、最も高精度なクライオスタットです。
先進のデザインにより今まで不可能だった試料のドリフトや振動を限りなく抑えることに成功しました。
ロータリーポンプの使用により、最低温度2.7Kまで到達します。

MicrostatHiRes 標準システム構成

Microstat クライオスタット本体
温度コントローラ
LLT600 ヘリウムトランスファーチューブ
VCU ガスフローコントローラ
GF4 ガスフローポンプ
透過用サンプルホルダー
反射用サンプルホルダー

仕様

モデル	OptistatDN	OptistatDN-V	OptistatCF	OptistatCF-V	OptistatDry BLV	OptistatDry TLEX	MicrostatHe	MicrostatRes
冷媒	液体窒素	液体窒素	液体窒素液体ヘリウム	液体窒素液体ヘリウム	無冷媒（GM冷凍機）	無冷媒（GM冷凍機）	液体窒素液体ヘリウム	液体窒素液体ヘリウム
サンプル環境	熱交換ガス	真空	熱交換ガス	真空	真空	熱交換ガス	真空	真空
ベース温度	77.2 K	77.2 K	3.4 K	3.2 K	6.5 K(光学窓4面)	6.5 K(光学窓4面)	3.2 K	3.4 K
最低到達温度	77.2 K	77.2 K	2.3 K*	2.2 K*	<3 K (ブランク窓)	<4 K (ブランク窓)	2.2 K*	2.7 K*
最高温度	300K (500K**)	500 K	300K (500K**)	500 K	300 K	300 K	500 K	500 K
温度安定性 (/10分)	±0.1 K	±0.1 K	±0.1 K	±0.1 K	±0.1 K	±0.1 K	±0.1 K	±0.1 K
サンプルスペース	20 mm Ø	40 mm Ø	20 mm Ø	30 mm x 58 mm	40 mm x 50 mm	20 mm Ø	20 x 5	20 x 5
室温からの冷却時間	20 mins	20 mins	10 mins	10 mins	<2.5 hrs (LX20), <3 hrs(DC12)	6 hrs	< 10 mins	< 15 mins
振動	n/a	n/a	<0.1 µm RMS***	<0.1 µm RMS***	<10 µm RMS***	<10 µm RMS***	<0.1 µm***	<20 nm***
配線	10 DC	10 DC	10 DC	10 DC	20 DC (LX20) 12 DC (DC12)	10 DC	10 DC	10 DC

*40m3/Hrのロータリーポンプ使用時／**内窓に銅ガスケットのサファイア窓使用時／***設置環境による。設置場所の振動対策が必要。

光学クライオスタット窓ツール

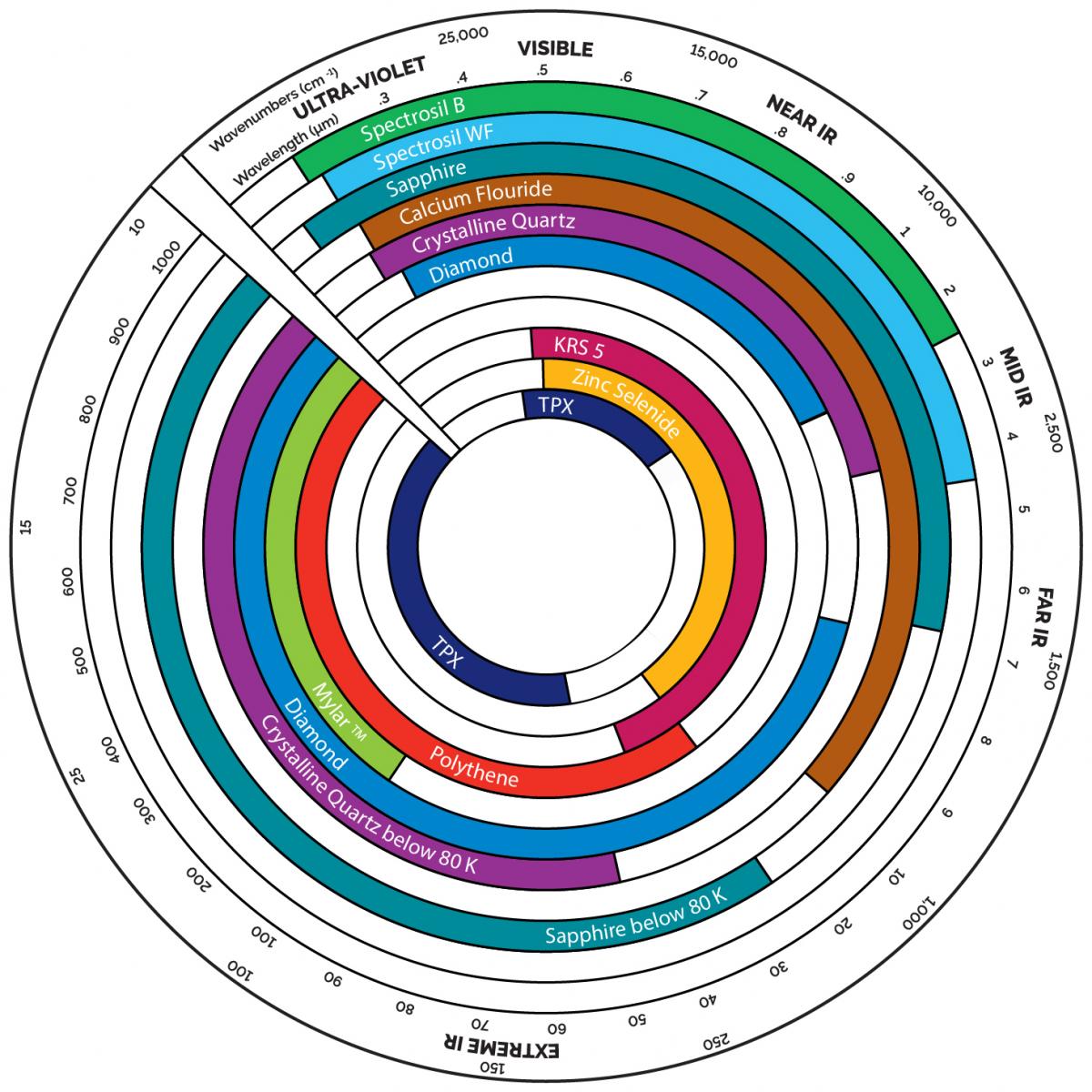

Optistat窓材透過率比較用データ（画像をクリックすると拡大表示されます。）
当社のクライオスタットは、様々な窓材オプションをご用意しております。

下のドロップダウンメニューから窓材を選択し、ボタンで希望の単位（ミクロン（µm）、電子ボルト（eV）、波数（cm⁻¹）、テラヘルツ（THz））を選択してください。透過率データは下のグラフに表示されます。

選択したモデルに対応する窓材オプションの詳細については、弊社にご相談ください。
