optek-Danulat社製 C800コンバータ

製品情報

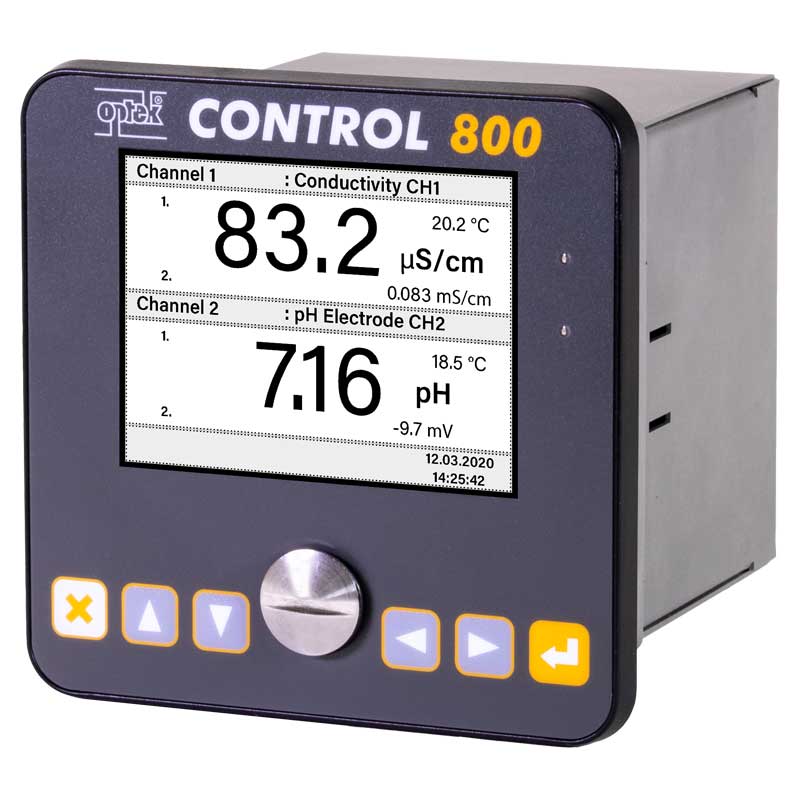

optek-Danulat社製 C800コンバータ

C800コンバータは直観的に操作可能な高性能デジタル導電率計及びアナログpH測定に対応します。ラックマウントやパネルに容易に設置できるよう設計されており、従来のステンレス製システムおよびシングルユースシステムの両方において、様々なバイオプロセスアプリケーションに対応するよう、設備や制御盤に簡単に組み込める設計となっています。

✔バイオアプリケーションを含む各種アプリケーションに対応
✔幅広い測定レンジを持つ導電率計
✔従来からの設備、シングルユースシステムどちらにも使用可能

資料請求・お問い合わせ

C800コンバータは、デジタル導電率センサ(ACS60/ACF60)およびpH電極用で、導電率およびpHの連続監視のために設計されています。C800シリーズは、1または2基の導電率センサか1基の導電率センサと1基のpH電極を利用できます。操作とプログラムは、フロントパネル上の押しボタンと9ヶ国語のテキストメニューにより、容易かつ直感的におこなえます。コンバータのパラメータ設定は、フロントパネルのUSB接続で読み出し、保存することができ、複数の機器を迅速に設定できます。C800ソフトウェアは、電気化学センサ、特定の校正および設定をおこなうためのものです。

型式	C820	C821	C822
導電率計(ACF/ACS 最大接続数)	1	2	2
pH電極(最大接続数)		1
電源24V	✓	✓	✓
mAアナログ出力点数	3	6	6

特長と利点

◆2チャンネル電気化学測定用コンバータ
　→事前校正済み導電率計およびpH電極を使用可能
◆前面部USB-C接続
　→設定情報のコピーやファームウェアのアップデート、イベントログデータへのアクセス
◆メンブレンキーボード(ナビゲーションキー)
　→手袋を付けたままでも操作可能なキーボード
◆低反射で鮮やかなLEDグラフィックディスプレイ
　→全測定値を一目で確認可能
◆省スペース
　→小さなキャビネットに組み込み可能な小型ステンレスハウジング

製品ラインアップ


インラインプロセス分析計	pH電極アダプタPF12	導電率計 ACF60-35	導電率計 ACS60-35	シングルユースセル

ラインナップ：機器構成	C820：導電率計×1基(ACFまたはACS)、mA出力×3 C821：導電率計×1基(ACFまたはACS)、アナログpH電極×1基、mA出力×6 C822：導電率計×2基(ACFまたはACS)、mA出力×6
ハウジング	フロントパネル制御盤キャビネットマウント寸法：W 110.0 mm(4.33 in.) H 110.0 mm (4.33 in.) D 130.0mm (5.12 in) フロントパネル：92×92 mm (3.62 ×3.62 in.) 材質：ステンレス／ポリエステル／ABS／ポリウレタン保護等級：前面IP66／背面IP20（主電源は偶発的な接触から保護）
表示画面	3.5”LCDグラフィックディスプレイ(320×240 pixels) モノクロディスプレイバックライト：LED（白)
操作方法	メンブレンキーボード（ナビゲーションキー）メニュー操作
LED表示	LED（緑）：電源ON時 LED（赤点滅）：システムエラー時
mAアナログ出力	0/4 – 20mA×6点(最大)(NAMUR規格) ガルバニック絶縁(最小500 V DC) SELV/PELV接続精度：< 0.5% 分解能：< 0.05% 抵抗：< 500 Ohm
デジタル出力	2×(NC/NO) 最小動作電圧：5V DC 最大動作電圧：30V DC 最大開閉電流：500mA
USBインターフェイス	USBタイプC インターフェイス(前面)データ交換用、(パラメーターセットコピー、ファームウェアアップデート、イベントロガーリードアウト)　ファイルシステムフォーマット：FAT32 ストレージメディア：USB-Cスティック(機器に含まれません)
導電率計入力	ACF/ACSシリーズ導電率計センサ1基または2基測定レンジ：0 – 10µS/cm から 850 mS/cm (ACFまたはACSシリーズ接続センサーの仕様による) 分解能：0.001µS/cm 組込温度センサー：Pt1000(RTD)　精度：±0.25℃　(25℃(77°F)において)
pHインプット (C821のみ)	C821pH電極1基のインプット測定レンジ：0 – 14 pH　精度：±0.01pH　分解能：0.01pH 分解能 Pt1000：0.04K 分解能 Pt100：0.4K　異常検出機能：ガラス電極内部電気抵抗、ダイヤフラムブレークスルー測定反応時間：・異常検出機能動作時3秒以内・異常検出機能不動作時1秒以内
ケーブル長	2、3、5、10、15、20、30m　 pH計の最大ケーブル長はpH電極による
電源	定常電圧：24V DC 入力電圧範囲：19.6V DC～30V DC 最大電力消費量：13W　許容突入電流（< 0.5 ms）：16A
使用環境	使用時の温度（直射日光は避けること）：-10 ～ 55℃(14 ～ 131°F) 輸送時の温度（直射日光は避けること）：-20 ～ 70℃(-4 ～ 158°F)
ソフトウェア使用言語	日本語対応。その他、英語、ドイツ語、フランス語、スペイン語、ロシア語、ポルトガル語、中国語、韓国語
