TrueDyne社製 インライン式 液体用粘度計

製品情報

TrueDyne社製 インライン式 液体用粘度計

#

スイス　TrueDyne Sensors社はMEMSセンサを使用した非常に小型の各種センサ開発に取り組んでいます。
VLO-M2は検出器にMEMSを使用することにより、センサーのサイズはわずか30×80×15mmとなり、狭い場所にも設置できるようになりました。高精度の測定結果が即座に得られるので、プロセス中の連続測定も可能です。液体の密度は温度によって変化します。この影響を補正するために、内蔵された白金抵抗が液体の温度を測定します。

資料請求・お問い合わせ

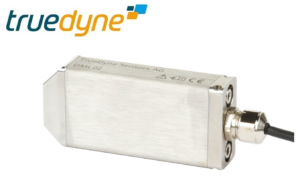

インライン式 液体用粘度計 VLO-M2

製品特長

VLO-M2粘度センサーはMEMSシステム内の流体の粘度を測定します。流体は圧力勾配によりセンサ内のオメガチップ（オメガ形状のマイクロチャンネル）に導かれます。
この振動計測システムはチップ内のシリコンチューブを共振振動させ、分析することで計測値を生成します。これは振動の「質」がマイクロチャンネル内の液体の粘度に依存するためです。
同時に粘度とは無関係に、マイクロチャンネルの振動数によって媒体の密度を測定することができます。温度は粘度と密度の両方に影響するため、温度補正のため流体の温度もチップ内にリアルタイムで記録されています。
粘度センサは、Modbus RTU伝送モードのデータラインを介して、測定データを読み取り装置に送信します。

寸法

液体用粘度センサVLO-M2　寸法図 VLO-M2は非常に小型・軽量(約200g)なセンサです。
場所を選ばず容易に設置することが可能です。
サンプルの入口・出口は前部の45度の傾斜部に設置されたM5ネジ穴となります。
※図はVLO-M2_ex。VLO-M2は図中のオレンジ色部(アース用プレート)を撤去した形状となります。

測定可能液体

VLO-M2は測定点における液体の粘度とともに、密度、温度の測定に対応します。

【測定対応液体】

 – ガソリン E5、E10、E85
 – 軽油 B7、B10、XTL
 – ジェット燃料 JET A-1、F-35、JP-8
 – M100 (メタノール)
 – イソプロパノール
 – OME* (Polyoxymethylene Dimethyl Ethers、合成燃料)
 – LPG*

*オプションが必要となります

※他サンプルについては事前確認により判断させていただきます。
※添加剤などを加える場合は個別に検討させていただきますのでご相談ください。
※防爆エリアでの利用や、可燃性液体、炭化水素などの利用は防爆仕様VLO-M2_exをご使用ください。
※ヘリウムガスが発生する環境ではご使用いただけません。
※30µm以上の粒子が混入しないようにご使用ください。

測定原理

VLO-M2粘度センサは流体の粘度を測定するために設計されました。
ギリシャ文字Ω(オメガ)形状のマイクロチャンネル（オメガチップ）を内部バイパスに組み込んだMEMSを用いて測定されます。

粘度センサに液体が流れると、バイパスの配置によりマイクロチャネル中に圧力勾配が生じながら、液体がオメガチップに到達します。
液体は励起されたセンサの物理的特性（共振周波数と品質）に影響を与え、これらのデータはデジタル化されてマイクロコントローラーで評価されます。
測定値はシリアルインターフェース（RS-485、Modbus）を介して読み出すことができます。

結果として600～1,000 kg/㎥（その他のオプションは製品仕様を参照）の範囲の密度測定を流量0～10 L/hにて実現することが可能です。

オメガチップ

振動マイクロシステムであるオメガチップは、計測システムの心臓部であり、システム全体における測定信号生成の役割を果たしています。 このマイクロシステムの重要な構成要素は、真空中で静電振動されるシリコンチューブ（マイクロチャネル）です。

温度の影響を補正するために白金抵抗が内蔵されており、局所的なリアルタイムの温度検出が可能です。 オメガチップは、基本的に結晶シリコンとガラスで構成されています。

 測定原理（オメガチップ）イメージ図
測定原理（オメガチップ）

密度測定

内蔵されたマイクロチャンネルは共振振動に設定され、密度測定に使用されます。

マイクロチャンネルの固有振動数は、質量に依存し、マイクロチャンネル内の流体の密度に依存します。流体の密度が高ければ高いほど、固有振動数は低くなります。つまり、固有振動数は流体の密度の関数となります。

 固有振動数の計算式
f＝固有振動数、E・I＝管剛性、ρTube＝管密度、ATube＝管断面、ρFluid＝流体密度、AFluid＝流体断面。







TrueDyne社製 インライン式センサ ラインナップ

●密度計
TrueDyne　インライン式　ガス用　密度計 の情報はこちらから
TrueDyne　インライン式　液体用　密度計 の情報はこちらから
TrueDyne　インライン式　ガス・液体用　防爆型密度計 の情報はこちらから
●粘度計
TrueDyne　インライン式　液体用　粘度計 の情報はこちらから
TrueDyne　インライン式　液体用　防爆型粘度計 の情報はこちらから
●流量計
TrueDyne　流量計　ガス・液体用 の情報はこちらから



インライン式 液体用密度計 DLO-M2 諸元

粘度測定 レンジ 0.3 ～ 5 ｍPa・s　(オプション：0.3 ～ 50 ｍPa・s)
粘度測定 レンジ 600 ～ 1,000kg/㎥　(オプション：600 ～ 1,200kg/㎥)
精度 ±0.5kg/㎥　(オプション：±[0.2 または 0.0075 × abs (T-25℃] kg/㎥ (計算値が0.2よりも大きい場合)
再現性 ±0.25kg/㎥　(オプション：±0.15kg/㎥)
温度 レンジ 測定対象　-40~60℃
周囲温度　-40~60℃
保管温度　-40~60℃
精度 <0.3℃　(オプション：±[0.15 または 0.005 × abs (T-25℃] ℃(計算値が0.15よりも大きい場合)
再現性 <0.1℃　(オプション：±0.05℃)
使用可能圧力  0 ～ 2 MPa (絶対圧)
使用可能流量  0 ～ 10 L/h (水として)
粒子  サンプル中に30µm以上の粒子を含まないこと
振動  設置位置にて20kHz以上の振動とならないこと
最大測定偏差　温度誤差　℃　密度誤差 kg/m3 温度　℃のグラフ
材質　 ハウジング SUS 316L (1.4404)、SUS630(1.4542)
接液部 SUS630(1.4542)、BOROFLOAT® 33ガラス、シリコン、エポキシ樹脂
寸法　 30 mm x 66 mm x 15 mm　ケーブル、グランド含まず
重量　 <200kg
プロセス接続　 M5めねじ × 2点
保護等級　 IP54
フィルタ　 有孔径50µm、焼結青銅製、交換可能
通信　 RS485(EIA/TIA-485-A)、独自Modbus RTU
電源 電圧 5 – 13.3 V
最大電流値 26mA
最大消費電力 350mW
組込ケーブル KS-Li9YD11Y 4xAWG 28(Kabel Sterner社製)
組込ケーブル長 3m (最大 30m)







TrueDyne社製 インライン式センサ ラインナップ

●密度計
TrueDyne　インライン式　ガス用　密度計 の情報はこちらから
TrueDyne　インライン式　液体用　密度計 の情報はこちらから
TrueDyne　インライン式　ガス・液体用　防爆型密度計 の情報はこちらから
●粘度計
TrueDyne　インライン式　液体用　粘度計 の情報はこちらから
TrueDyne　インライン式　液体用　防爆型粘度計 の情報はこちらから
●流量計
TrueDyne　流量計　ガス・液体用 の情報はこちらから



燃料濃度の監視

新車は登録前に徹底的にテストされます。エンジンはその能力の限界までテストされ、しばしば「コールド」スタートされます。
その結果、燃料は完全に燃焼されなくなり、エンジンオイルと混合します。エンジンオイル中の燃料が多すぎると、エンジンが壊れる可能性があります。

粘度センサを使用すれば、テストを中断する必要がなくなります。オイルの粘度をプロセスの中で直接監視し、必要な場合にのみ交換することができます。

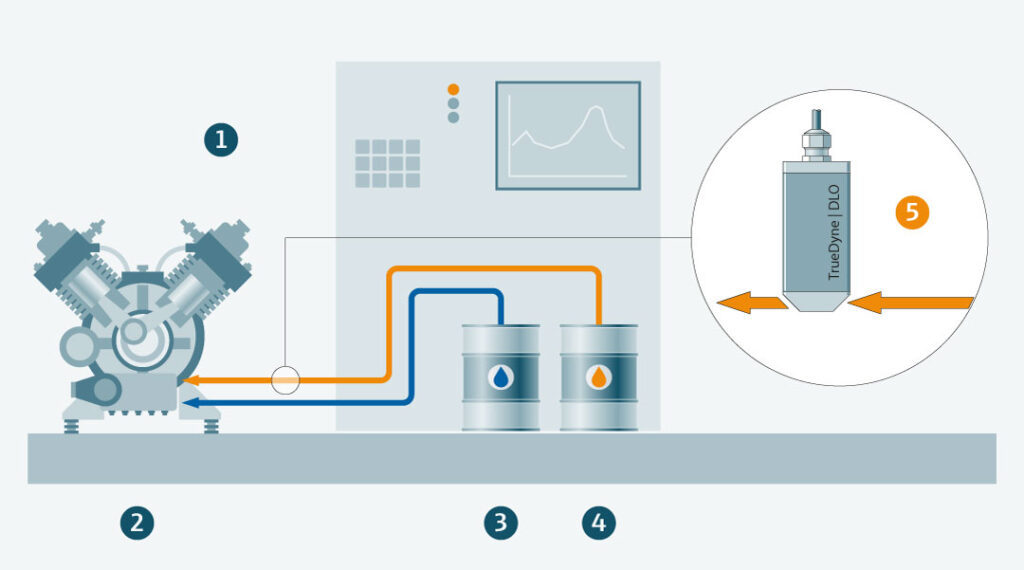

 燃料濃度の監視　イメージ図
1. エンジンをテストするためのテストベンチ。
2. テスト中のエンジン。
3. テストに使用する燃料。
4. エンジンに使用したエンジンオイル。
5. エンジンオイルの品質がプロセスで直接チェックされるため、燃料濃度上昇の可能性による損傷を避けることができる。







TrueDyne社製 インライン式センサ ラインナップ

●密度計
TrueDyne　インライン式　ガス用　密度計 の情報はこちらから
TrueDyne　インライン式　液体用　密度計 の情報はこちらから
TrueDyne　インライン式　ガス・液体用　防爆型密度計 の情報はこちらから
●粘度計
TrueDyne　インライン式　液体用　粘度計 の情報はこちらから
TrueDyne　インライン式　液体用　防爆型粘度計 の情報はこちらから
●流量計
TrueDyne　流量計　ガス・液体用 の情報はこちらから
