MCQ社製 ガスミキサ GB100PLUS

製品情報

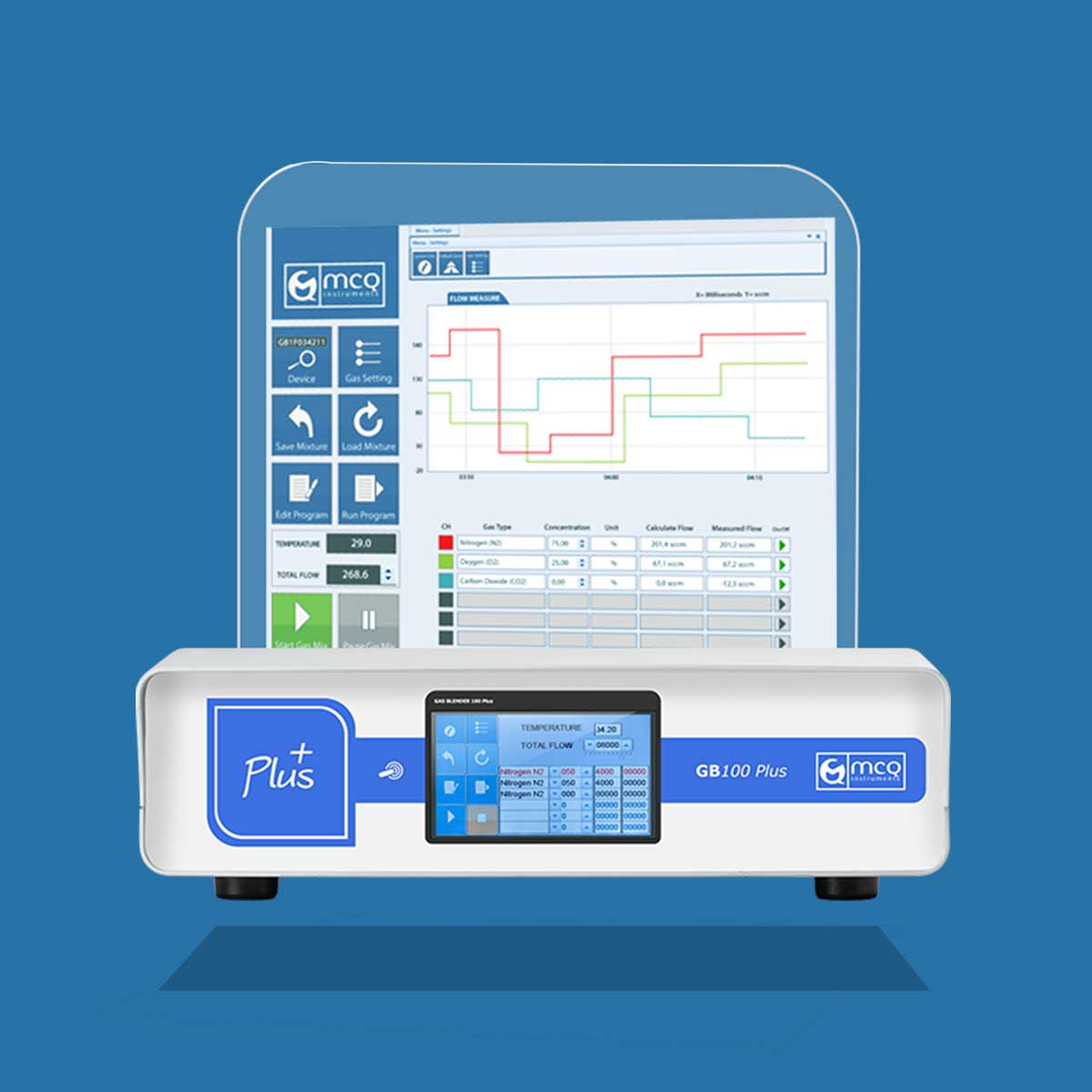

MCQ社製 ガスミキサ GB100PLUS

#

入口チャンネル数
 3ch、4ch、6ch

各入口ガス流量
 0 ~ 500 mL/分

混合ガス最大流量
 3ch 1.5L/分、4ch 2L/分、6ch 3L/分

GB100 PLUSは小流量の混合ガスを生成・希釈可能です。実験室向けに開発された、高品質、高精度、自動制御のガスミキサです。

GB100PLUS 特長

◇混合ガスボンベの置き換え ​

 GB100 PLUSは高純度ガスボンベを使用してリアルタイムに任意の混合ガスを生成可能です。生成できるな混合ガスのや種類や濃度に制限はありません。​また、ボンベの管理・保管を簡素化するためコスト削減に繋がります。





◇MFCの置き換え​

  通常のマスフローコントローラでは安定した流量を維持しながら小流量を調整することができません。​
GB100PLUSとマスフローコントローラを比較すると、​
 ・マスフローコントローラのカットオフが10%に対して、GB100PLUSのカットオフは1%​
 ・マスフローコントローラの希釈率は1:10に対して、GB100PLUSは1:100​
 ・マスフローコントローラの検量線は5点に対して、GB100PLUSは最大80点使用可能

◇実験室に最適なコンパクト設計​

 わずかな設置スペースにて、実験が高精度、高速、モジュール化による柔軟性により最高の結果を達成できるよう特別に設計されております。​

◇オールインワンシステム​

 GB100PLUSは大きな設置スペースと予算に大きな負担をかけ、複雑なチューブ接続、外部電源を必要とする従来のガス混合システムとは異なります。すぐに使用できるオールインワンシステムの完全なガス混合装置を提供します。​

◇容易な使用方法​

 GB100PLUSはユーザーフレンドリーな全自動ガスミキサです。操作に特別なスキルは必要ありません。高速、安定、正確、直感的なソフトウェアまたはタッチディスプレイの操作により、正確なガス生成を実現します。

◇専用ソフトウェアGas Mixture Creator付属​

 自動化のためにすべての装置にPC用専用ソフトウェアGas Mixture Creatorを付属しています。混合ガスの各成分からガス混合プロセス全体の管理に至るまで、あらゆるパラメータを制御できます。​

◇タッチディスプレイ搭載​

 GB100 PLUSは専用ソフトウェアGas Mixture Creatorに加え、ユーザーフレンドリなタッチディスプレイを搭載し、混合ガスの生成と管理をより簡単にします。パソコンを使わなくても、数回のタッチだけで混合ガスのプロセスを自動化できます。

◇容易な連携​

 USB, Bluetooth, WiFI, RS485 Bus接続に対応しています。また、ProfiBus、ModBus、Matlab Simulink と互換性があり、Pythonライブラリも提供しています。​

◇装置・ガスミキサの認証​

 MCQ Instruments社のガスミキサはCE、TUV、cTUVUSの認証を取得し、品質と安全性を保証します。生成された混合ガスはISO 6145認証(取得予定)に適合する信頼性の高いガスを提供します。​

他の製品ラインナップ

※詳細は製品画像をクリックして下さい。

最大流量:0.6 L/分 ガスミキサ GB NANO 最大流量:1.5 L/分 ガスミキサ GB100 最大流量:30 L/分 ガスミキサ GB3000 / GB4000 / GB6000 最大流量:45 L/分 ガスミキサ GB15K 圧力制御可能 ガスミキサ GMバキューム

GB100PLUS 仕様

精度(各チャンネル)

N、20℃、101.325kPa(1atm) において

5%(F.S.)未満 : ±0.2%(F.S)

5 – 100%(F.S.) : ±1%(F.S.)

繰り返し精度 0.10%(読み値)
応答時間(各チャンネル) 100 ms
電源 内部に格納済み
動作圧力 最大0.3MPa
動作温度 0 – 50 ℃
流量(各チャンネル) 0 – 500 mL/min
混合ガス流量 最大3L/min(ご要望により変更可能です)
測定対応ガス N2、O2、CO2、CH4、大気、He、H2 (他ガスについてはお問い合わせください)
互換性 Profibus、Modbus、Matlab Simulink、Python
通信 USB PC インターフェース RS485(オープン独自プロトコル)
接続 Swagelok NPTまたは6-4mmチューブフィッティング (他接続はお問い合わせください)
入力チャンネル数 最大6チャンネル
出口チャンネル数 混合ガス1チャンネル
ユーザインターフェース 専用ソフト、タッチディスプレイ
認証 CE、TUV、cTUVUS、Made in Italy

他の製品ラインナップ

※詳細は製品画像をクリックして下さい。

最大流量:0.6 L/分 ガスミキサ GB NANO 最大流量:1.5 L/分 ガスミキサ GB100 最大流量:30 L/分 ガスミキサ GB3000 / GB4000 / GB6000 最大流量:45 L/分 ガスミキサ GB15K 圧力制御可能 ガスミキサ GMバキューム
